📋 Descripción general

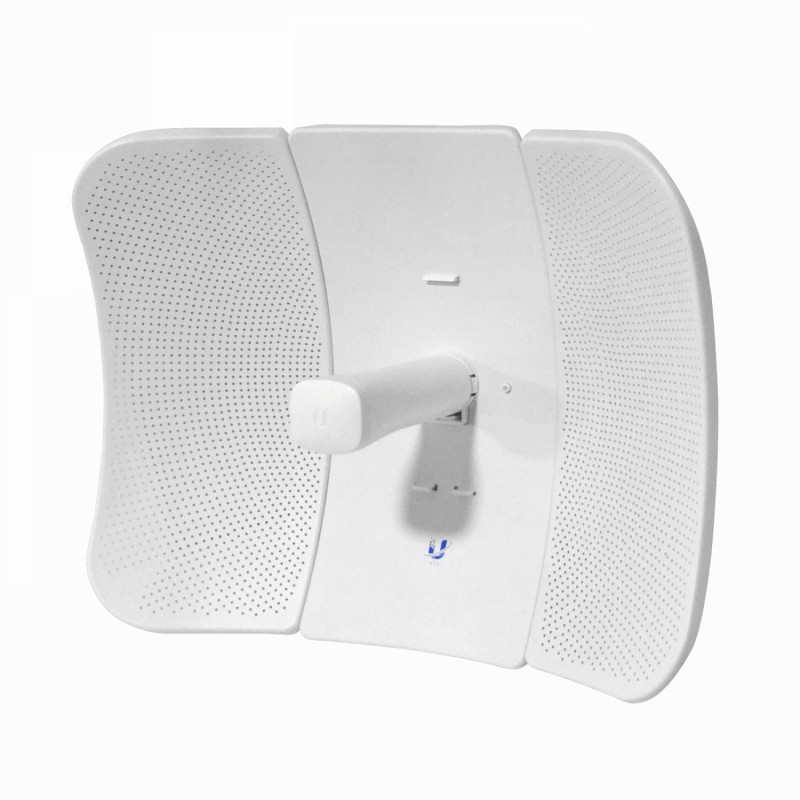

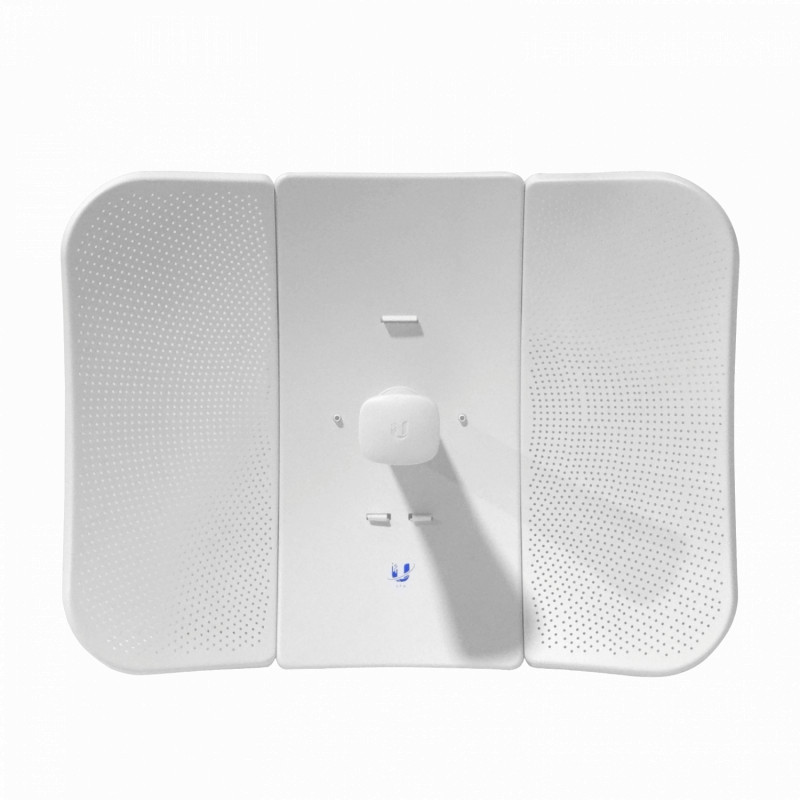

El LTU-LR es una estación suscriptora 5 GHz diseñada por Ubiquiti para operar como CPE (Customer Premises Equipment) en arquitecturas de red punto-multipunto (PtMP) con el LTU Rocket como estación base. Este equipo integra un procesador LTU propietario y una antena directiva de 26 dBi con tecnología InnerFeed, que integra la radio directamente en la bocina de alimentación, eliminando la necesidad de cables coaxiales y mejorando significativamente la eficiencia del enlace al suprimir pérdidas por atenuación de cable.
A diferencia de la tecnología WiFi 802.11 estándar limitada por sus especificaciones, la arquitectura LTU personalizada proporciona mayor throughput real, mejor inmunidad al ruido ambiente, flexibilidad en ancho de canal y capacidad de split de frecuencia, posicionándose como solución robusta para conectividad inalámbrica de banda ancha en zonas de difícil acceso, redes de distribución de datos de larga distancia y entornos donde la infraestructura fija es inviable o prohibitivamente costosa.
✅ Características principales
- Tecnología LTU propietaria: Supera limitaciones del estándar 802.11 con rendimiento de hasta 600+ Mbps de throughput TCP/IP real y modulación de hasta 4096QAM (disponible con futuras actualizaciones de firmware).
- Antena integrada de 26 dBi con InnerFeed: Integración de la radio directamente en la bocina de alimentación eliminando cables coaxiales, mejorando ganancia efectiva y reduciendo pérdidas de inserción en toda la cadena RF.
- Flexibilidad de ancho de canal: Soporta 10, 20, 30, 40 y 50 MHz de ancho de banda, con posibilidad de hasta 100 MHz con actualización de firmware futura, adaptándose a regulaciones regionales y condiciones de interferencia local.
- Split de frecuencia TX/RX: Capacidad de usar diferentes frecuencias para transmisión y recepción en el mismo enlace, evitando auto-interferencia y mejorando estabilidad de la red en entornos congestionados.
- Modos de operación CPE flexible: Soporta tanto modo puente (bridged) como router NAT de hardware integrado, permitiendo adaptación a diferentes topologías de red y esquemas de direccionamiento.
- Inmunidad mejorada al ruido: Patrón de radiación directivo que enfoca energía RF en haz estrecho, filtrando espacialmente ruido ambiente y señales interferentes de frecuencias similares en bandas congestionadas.
- Ajuste automático de potencia EIRP: Opción que permite al cliente establecer automáticamente el nivel de potencia radiada equivalente isotrópica según condiciones de enlace para máxima estabilidad.
- Control centralizado de señal desde AP: Potencia TX del cliente controlada por punto de acceso, permitiendo gestión centralizada de niveles de señal en toda la red PtMP para optimizar rendimiento global.

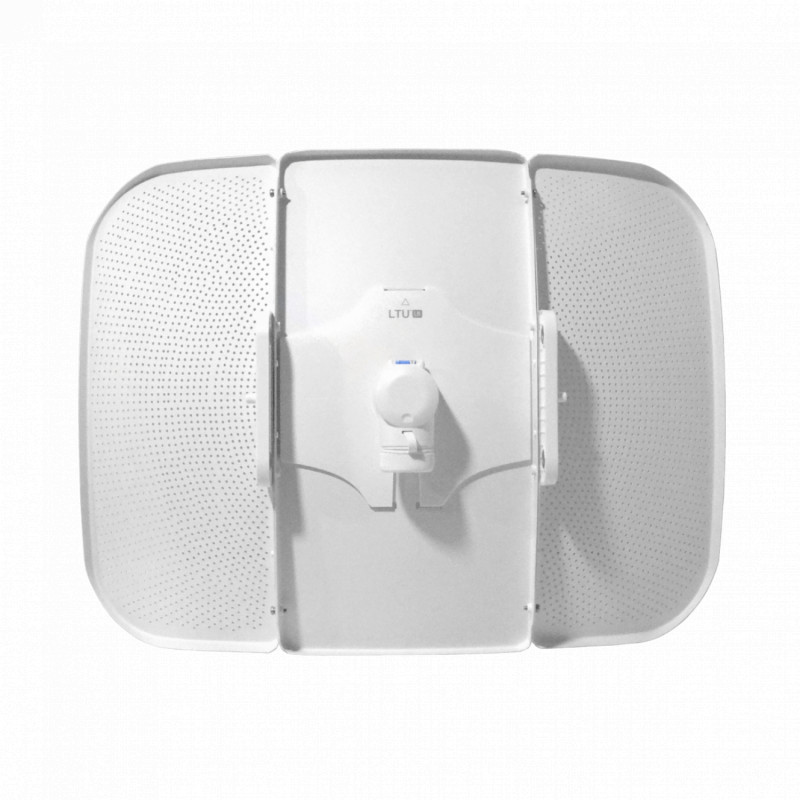

- Instalación y alineación rápida: Reflector de gran tamaño con ajuste simple de elevación y azimut por rotación del poste, minimizando tiempo de instalación y facilitando realineación en condiciones variables.
- Interfaz de configuración intuitiva: Acceso mediante LTU Configuration Interface o UNMS con búsqueda automática de puntos de acceso, descubrimiento automático en mismo ancho de banda y gestión visual del enlace en tiempo real.
- Análisis espectral airView en tiempo real: Receptor dedicado e independiente con excelente rendimiento EVM para análisis espectral, detección DFS, búsqueda de ocupancia de canal y asignación automática de frecuencias.
- Dashboard PtMP avanzado: Visualización con vistas de mapa y zona de Fresnel, gráficos en tiempo real de distribución de airtime por CPE, ambiente RF del AP, histogramas de velocidad RX local y remota para diagnóstico de red.
- Protección ambiental robusta: Protección contra descargas electroestáticas y pulsos electromagnéticos de ±24 kV (contacto/aire), enclosure outdoor UV estabilizado, rango operativo -40 a 60°C y resistencia a vientos de 200 km/h.
- Alimentación integrada PoE: Adaptador Gigabit PoE 24V 0,5A incluido con soporte de PoE pasivo estándar, simplificando instalación y eliminando necesidad de fuentes externas dedicadas.
🏗️ Aplicaciones
- Conectividad de banda ancha para zonas rurales, remotas y de difícil acceso sin infraestructura de telecomunicaciones fija.
- Enlaces punto-multipunto para distribución de contenido, backhaul de datos y extensión de red en áreas metropolitanas.
- Backhaul inalámbrico de larga distancia en campus universitarios, complejos industriales y parques empresariales.
- Redes de comunicaciones críticas para gobiernos locales, servicios de emergencia y protección civil.
- Sistemas de vigilancia, monitoreo distribuido y telemetría con requisitos de alcance extendido y baja latencia.
- Conectividad temporal para eventos, proyectos de construcción, operaciones móviles y respuesta a desastres.
- Extensión de redes corporativas a oficinas remotas, sucursales y sitios de campo sin dependencia de ISP tradicional.
- Soluciones de Proveedor de Servicios de Internet Inalámbrico (WISP) para cobertura de área amplia en comunidades desatendidas.
- Redes mesh de larga distancia para interconexión de infraestructura en zonas de topografía compleja.
📐 Especificaciones técnicas
| Parámetro | Valor |
|---|
| Modelo | LTU-LR |
| Dimensiones | 512,5 × 385,75 × 258,3 mm (20,18 × 15,19 × 10,17 pulgadas) |
| Peso (sin montaje) | 1,360 kg (2,998 lb) |
| Peso (con montaje incluido) | 1,735 kg (3,825 lb) |
| Interfaz de red | 1 puerto Ethernet 10/100/1000 Gigabit |
| Enclosure | Plástico outdoor estabilizado UV |
| Consumo máximo de potencia | 8,5 W |
| Fuente de alimentación | Adaptador Gigabit PoE 24V, 0,5A (incluido) |

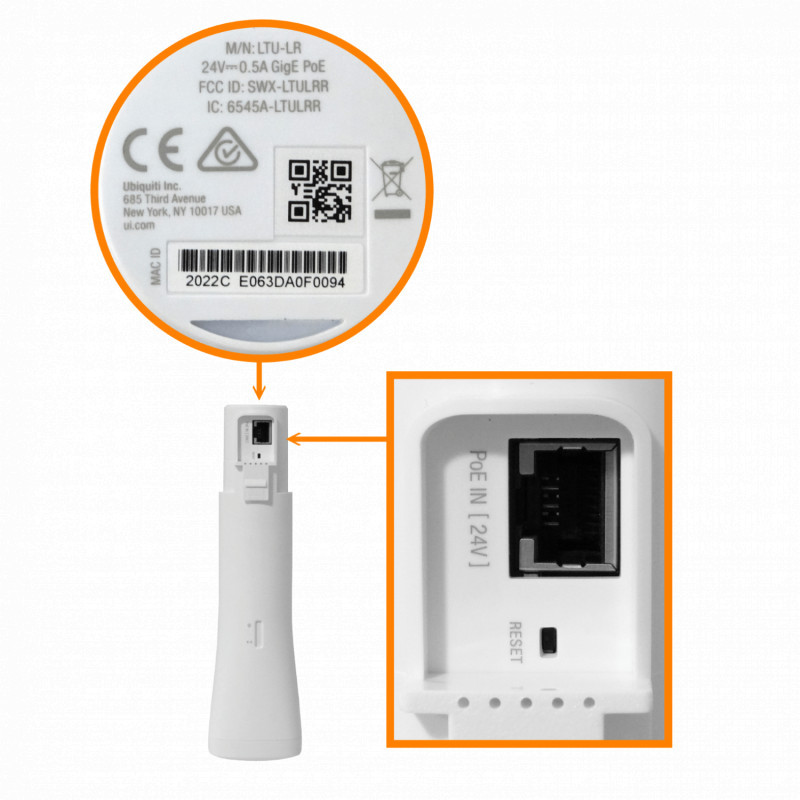

| Método de alimentación | PoE pasivo 24V (pares 4, 5+; 7, 8-) |
| Rango de voltaje de entrada | 22 - 26 V |
| Potencia TX máxima conducida | 22 dBm (por cadena) |
| Ganancia de antena | 26 dBi |
| Tipo de montaje | Montaje en poste (kit incluido) |
| Carga de viento nominal | 550 N @ 200 km/h (123,6 lbf @ 125 mph) |
| Velocidad de viento máxima soportada | 200 km/h (125 mph) |
| Protección ESD/EMP | ±24 kV contacto/aire |
| Temperatura de operación | -40 a 60 °C (-40 a 140 °F) |
| Humedad de operación | 5 a 95% sin condensación |
| Certificaciones regulatorias | CE, FCC, IC |
| Banda de frecuencia operativa (mundial) | 4800 - 6200 MHz (depende de región regulatoria) |
| Banda U-NII-1 (US/CA) | 5150 - 5250 MHz |
| Banda U-NII-2A (US/CA) | 5250 - 5350 MHz |
| Banda U-NII-2C (US/CA) | 5470 - 5725 MHz |
| Banda U-NII-3 (US/CA) | 5725 - 5850 MHz |
| Ancho de canal soportado | 10, 20, 30, 40, 50 MHz (hasta 100 MHz con actualización de firmware futura) |
| Radio de gestión Bluetooth LE (mundial) | 2400 - 2483,5 MHz |
| Rendimiento TCP/IP real | 600+ Mbps (hasta 1+ Gbps con actualización de firmware futura) |
| Modulación máxima soportada | 4096QAM (disponible con actualización de firmware futura) |
🏅 Certificaciones y normativas
- CE: Conformidad con regulaciones de equipos de radio y compatibilidad electromagnética de la Unión Europea.
- FCC: Certificación de la Comisión Federal de Comunicaciones para operación en espectro de 5 GHz de Estados Unidos.
- IC: Certificación de Innovación, Ciencia y Desarrollo Económico de Canadá para equipos de radiocomunicación.

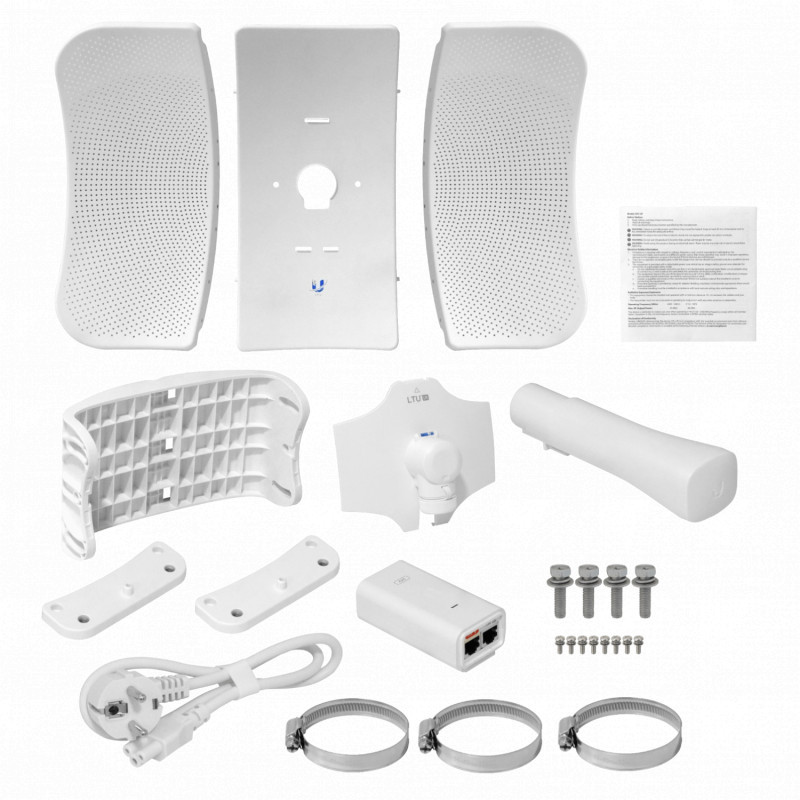

📦 Contenido del paquete
- Unidad LTU-LR con antena integrada de 26 dBi y tecnología InnerFeed.

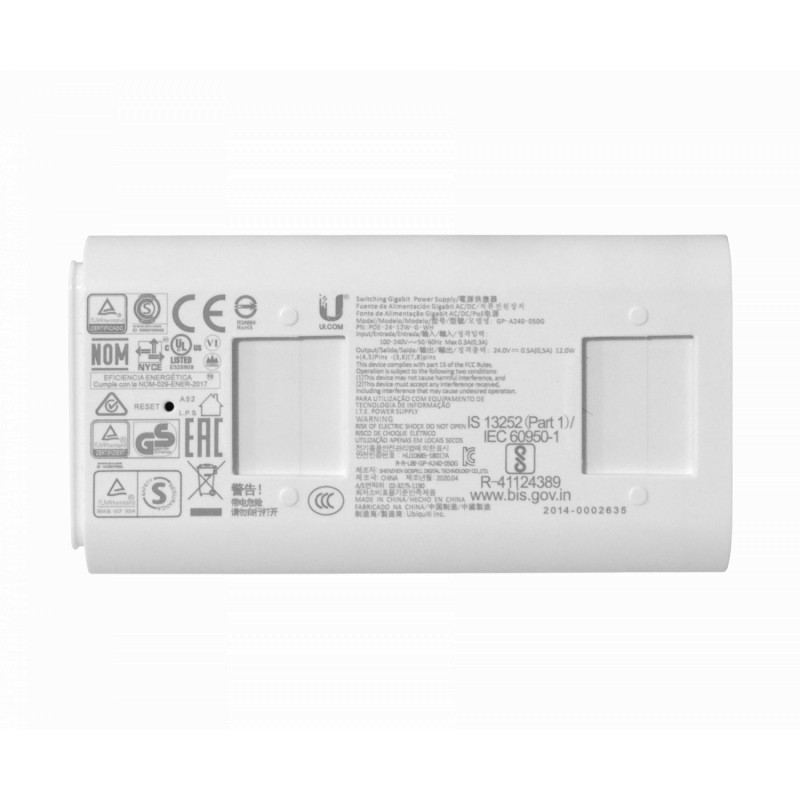

- Adaptador PoE Gigabit 24V, 0,5A para alimentación integrada.
- Kit de montaje en poste para instalación en estructuras de soporte vertical.
📚 Glosario técnico
| Término | Definición |
|---|
| LTU (Long-range Throughput Unit) | Tecnología propietaria de Ubiquiti que proporciona mayor rendimiento, eficiencia espectral y inmunidad al ruido que WiFi 802.11 estándar en enlaces punto-multipunto de larga distancia. |
| PtMP (Punto a Multipunto) | Topología de red donde un único punto de acceso central se conecta simultáneamente con múltiples estaciones clientes distribuidas geográficamente en el área de cobertura. |
| CPE (Customer Premises Equipment) | Equipo instalado en las instalaciones del cliente que actúa como punto terminal de red, en este caso como cliente receptor en arquitectura PtMP. |
| InnerFeed | Tecnología Ubiquiti que integra el módulo de radio directamente dentro de la bocina de la antena parabólica, eliminando cable coaxial y sus pérdidas asociadas. |
| EIRP (Potencia Isotrópica Radiada Equivalente) | Medida regulatoria de potencia radiada por una antena, combinando potencia transmitida y ganancia directiva, utilizada para cumplimiento de límites de exposición RF. |
| EVM (Error Vector Magnitude) | Métrica que mide la calidad y precisión de modulación digital cuantificando la desviación de símbolos recibidos respecto a posiciones ideales de constelación. |
| DFS (Dynamic Frequency Selection) | Mecanismo de seguridad que permite a equipos inalámbricos detectar radares de defensa aérea y cambiar automáticamente de canal para evitar interferencias en banda 5 GHz. |
| PoE (Power over Ethernet) | Estándar de suministro de energía eléctrica a través del mismo cable de datos Ethernet, simplificando instalación en exteriores al eliminar fuentes externas dedicadas. |
