Descripción

📋 Descripción general

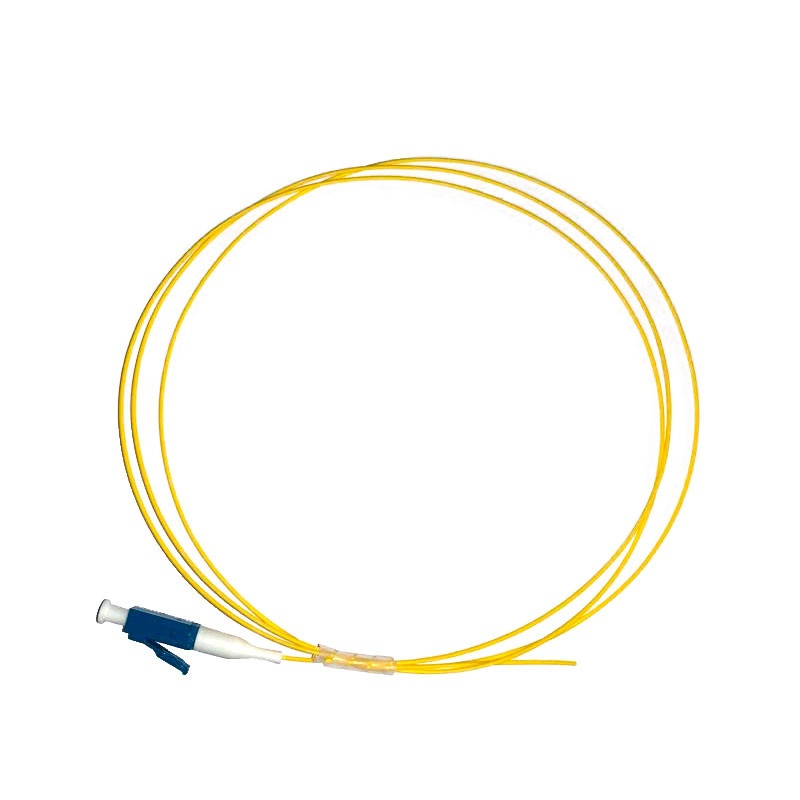

La Extensión Óptica Conectorizada Furukawa (modelo 35260905) es un conjunto de cable óptico monofibra pre-conectorizado que facilita la interconexión de sistemas de fibra óptica en distribuidores ópticos y paneles de terminalización. Consiste en dos componentes principales: una extensión óptica con fibra monomodo G.657A2 conectorizada en un extremo y un adaptador óptico acoplador que interconecta dos conectores LC-UPC del mismo tipo. Fabricado íntegramente con materiales dieléctricos y revestimiento LSZH (Libre de Halógenos y Bajo Humo), garantiza conformidad con normas de seguridad ambiental y desempeño comprobado en fábrica mediante pruebas al 100%.

Este producto está optimizado para instalaciones en ambientes internos donde se requiere bajo perfil de pérdidas de inserción y retorno, soportando aplicaciones de larga distancia, redes principales, distribución y transmisión de datos y vídeo bajo los estándares IEEE 802.3 y ANSI T11.2 (Fibre Channel).

✅ Características principales

Tipo de fibra: Monomodo G.657-A de 9,0 µm con revestimiento primario en acrilato y revestimiento secundario en material termoplástico Tight Buffer
Diámetro nominal: 0,9 mm, optimizado para espacios reducidos en distribuidores ópticos
Longitud estándar: 1,5 metros (extensiones de longitud adicional disponibles bajo consulta)
Tipo de conector: LC-UPC (Conectores de bajo perfil tipo Latch) con pulido UPC estándar para fibra monomodo
Resistencia al fuego: Clasificación LSZH (Low Smoke Zero Halogen) — cumple ABNT NBR 14705 para cables que no propagan llama
Durabilidad: Soporta más de 500 ciclos de inserción y desconexión sin degradación de performance
Color de identificación: Blanco, conforme estándar TIA 598-C para fibra monomodo
Elementos de tracción: Componentes dieléctricos sin metales, mantiene aislamiento eléctrico total
Montaje y pruebas: 100% montado y testeado en fábrica con certificación de desempeño
Alto desempeño óptico: Optimizado para bajas pérdidas de inserción y retorno, superando requisitos EIA/TIA-568.3-D

🏗️ Aplicaciones

Sistemas de telecomunicaciones de larga distancia con requisitos de baja atenuación
Redes de distribución principal (backbone) en campus e infraestructura crítica
Centros de datos y cuartos de equipos con terminación de fibra óptica
Sistemas de transmisión de datos y video de alto ancho de banda
Interconexión dentro de distribuidores ópticos (Optical Distribution Frames) de alta densidad
Aplicaciones Fibre Channel conforme ANSI T11.2
Instalaciones interiores en ambientes no agresivos con temperaturas de operación entre -25°C y 75°C

📐 Especificaciones técnicas

Parámetro	Especificación
Modelo	35260905
Tipo de fibra óptica	Monomodo G.657-A (9,0 µm)
Tipo de conector	LC-UPC
Cantidad de fibras	2 extensiones ópticas monofibra + 2 adaptadores monofibra (02F)
Longitud	1,5 m
Diámetro nominal del cable	0,9 mm
Tipo de pulido	PC (UPC) — Fibra monomodo
Temperatura de operación	-25°C a +75°C
Ambiente de instalación	Interno
Ambiente de operación	No agresivo
Grado de flamabilidad	LSZH — Low Smoke Zero Halogen
Ciclos de inserción garantizados	> 500 inserciones
Construcción del cable	Totalmente dieléctrico. Fibra óptica con revestimiento primario en acrilato + revestimiento secundario Tight Buffer termoplástico + elementos de tracción dieléctricos + capa no propagante a la llama
Accesorios incluidos	Adaptadores ópticos LC-UPC con tapa de protección
Compatibilidad	Distribuidores ópticos línea FCS: A270, B48, A146, A115, BW12, B144, LGX. También compatible con PTO 02F
Lote mínimo	1 caja
Cantidad por caja (D 0.9)	20 unidades (hasta 5,0 m); 10 unidades (hasta 10,0 m)
Garantía	12 meses
Conformidad RoHS	Sí — Directiva Europea RoHS (restricción de metales pesados)

🏅 Certificaciones y normativas

Certificación LC-PC: 1344-06-0256
Norma ABNT NBR 14433: Conectores montados en cordones o cables de fibras ópticas y adaptadores — Especificación
Norma ABNT NBR 14106: Cordón Óptico
Norma ABNT NBR 14705: Clasificación de cables internos para telecomunicaciones conforme comportamiento ante llama — Especificación
Norma ISO 8877: Information Technology — Telecommunications and information exchange between systems — Interface connector and contact assignments
Norma ANSI/TIA-568.0-D: Generic Telecommunications Cabling for Customer Premises
Norma ANSI/TIA-568.1-D: Comercial Building Telecommunications Cabling Standard — General Requirements
Norma ANSI/TIA-568.3-D: Optical Fiber Cabling Components Standard (superado en desempeño)

📦 Contenido del paquete

2 extensiones ópticas monofibra conectorizada en LC-UPC (1,5 m cada una)
2 adaptadores ópticos monofibra LC-UPC acopladores
Tapas de protección para adaptadores incluidas

🔧 Accesorios opcionales

PTO 12F — Panel de terminación óptica para 12 fibras
ROSETA ÓPTICA — Pase de pared para fibra óptica
CEIP12 — Caja de empalmes ópticos para interiores
DGOI-C 64F — Distribuidor óptico de 64 fibras

📚 Glosario técnico

Término	Definición
Fibra Monomodo G.657-A	Fibra óptica de modo único optimizada para aplicaciones de largo alcance con diámetro de núcleo de 9 µm, mayor flexibilidad que G.652 y menor susceptibilidad a curvaturas
Conector LC-UPC	Conector óptico de pequeño factor de forma (1.25 mm) con pulido Ultra-Physical Contact, diseñado para baja pérdida de inserción y retorno
Pérdida de inserción	Atenuación de potencia óptica ocasionada por la conexión de dos fibras, expresada en decibelios (dB)
Tight Buffer	Revestimiento secundario de material termoplástico aplicado directamente sobre la fibra, proporcionando protección mecánica sin espacio intermedio
LSZH	Bajo Humo Cero Halógeno — material que no libera gases tóxicos ni humo denso al arder, cumpliendo normativas ambientales y de seguridad contra incendios
Ciclos de inserción	Número de operaciones de conexión y desconexión que soporta un conector óptico sin degradación de sus especificaciones de desempeño
Dieléctrico	Material que no es conductor eléctrico, utilizado en cables de fibra para eliminar riesgos de interferencia electromagnética o choque eléctrico
