📋 Descripción general

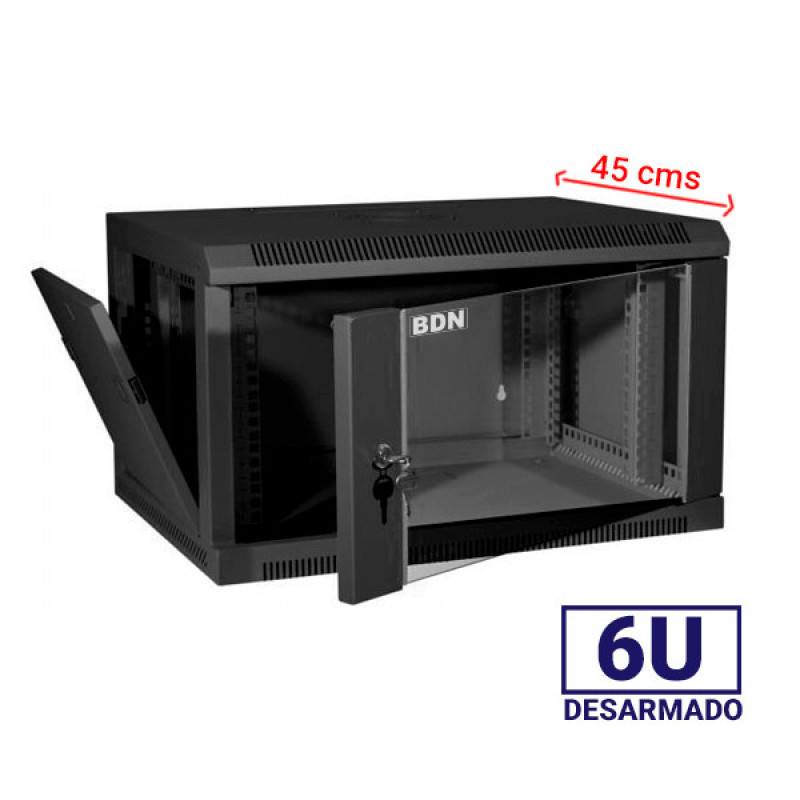

El Gabinete Rack 6U BDN 45 cm Pared Negro es una solución compacta de almacenamiento diseñada específicamente para instalación vertical en pared, optimizada para espacios reducidos donde no es viable una instalación en piso. Este gabinete de 6 unidades de rack (6U) aloja equipos de telecomunicaciones y automatización estándar EIA de 19 pulgadas, proporcionando una altura útil de 370 mm con profundidad de 450 mm. Construido íntegramente en acero SPCC (bajo carbono laminado en frío) con acabado duraderado en polvo negro, garantiza resistencia a la corrosión y una vida útil prolongada en entornos profesionales.
El diseño modular incluye paneles laterales completamente extraíbles que facilitan la instalación y retroadaptación de cableado estructurado, una puerta frontal de vidrio transparente para visualización sin apertura, y un sistema de cierre de seguridad integrado con múltiples cerraduras. Con una capacidad de carga estática máxima de 60 kg y profundidad disponible de 440 mm, el gabinete proporciona espacio suficiente para equipamiento de switches, servidores compactos, sistemas de distribución de potencia y dispositivos de telecomunicaciones en áreas administrativas, educativas y comerciales.
✅ Características principales
- Capacidad de Rack: 6 unidades (6U) con altura máxima de 370 mm (14.56 pulgadas) para equipos estándar EIA de 19 pulgadas
- Montaje en Pared: Estructura vertical optimizada para instalación parietal, ideal para espacios donde no es disponible espacio en piso
- Material de Construcción: Acero SPCC (bajo carbono laminado en frío) con acabado duraderado en polvo negro para máxima protección anticorrosión
- Puerta Frontal de Vidrio: Transparente para monitoreo visual de equipos interiores sin necesidad de apertura, facilita inspecciones rápidas
- Paneles Laterales Extraíbles: Completamente removibles en ambos lados para equipamiento eficiente de dispositivos y gestión de cables traseros
- Dimensiones Compactas: Ancho de 600 mm, profundidad de 450 mm y altura de 370 mm, con profundidad disponible interna de 440 mm
- Riel de Montaje Ajustable: Espaciamiento de 19.21 pulgadas (488 mm) para colocación precisa de montantes en equipos de 19 pulgadas
- Panel Superior e Inferior: Puertos convenientes para gestión de cables y facilitación de acceso a cableado de telecomunicaciones
- Cierre de Seguridad: Sistema integrado de bloqueo con cerraduras múltiples que previene acceso no autorizado y protege contra daños y robo
- Cableado a Tierra: Cable de tierra conectado directamente al marco metálico del gabinete, protegiendo usuarios y dispositivos contra descargas eléctricas
- Puertos de Ventilación: Cuatro puertos diseñados para circulación de aire e instalación de ventiladores activos cuando se requiere refrigeración adicional
- Capacidad de Carga: Máximo 132.3 lbs (60 kg) de carga estática distribuida para soportar múltiples equipos simultáneamente instalados
- Estado de Envío: Gabinete completamente ensamblado y funcional, listo para instalación sin requerimiento de montaje adicional
🏗️ Aplicaciones
- Armarios de cableado estructurado en oficinas corporativas, centros administrativos y espacios de telecomunicaciones
- Ubicaciones de venta minorista con espacio limitado para infraestructura de conectividad de red
- Aulas, bibliotecas y espacios educativos que requieren infraestructura de telecomunicaciones sin ocupar espacio en piso
- Instalaciones de automatización y control en espacios congestionados y áreas de producción
- Cuartos de comunicaciones y closets de telecomunicaciones en edificios residenciales y comerciales
- Sistemas de monitoreo de seguridad electrónica y distribución de equipos CCTV
- Salas de servidor compactas y centros de datos en pequeñas y medianas empresas
- Distribución de energía eléctrica y alojamiento de dispositivos de protección en espacios restrictivos
📐 Especificaciones técnicas
| Parámetro | Valor |
|---|
| Tipo de Producto | Gabinete de montaje en pared |
| Número de espacios de Rack | 6U |
| Altura máxima | 14.56 pulgadas (370 mm) |
| Profundidad máxima | 17.71 pulgadas (450 mm) |
| Ancho máximo | 23.62 pulgadas (600 mm) |
| Profundidad máxima disponible | 17.32 pulgadas (440 mm) |
| Color | Negro |
| Material Puerta Frontal | Vidrio transparente |
| Material Puerta Trasera | SPCC |
| Material Panel Lateral | SPCC |
| Capacidad estática de carga | 132.3 lbs (60 kg) |
| Cableado a tierra | Incluido - conectado a marcos de puertas delanteras |
| Espaciamiento de montaje | 19.21 pulgadas (488 mm) |
| Estado de envío | Completamente Armado |
| Conformidad de Estándares | ANSI/EIA RS-310-D, IEC297-2, DIN 41491 PART1, DIN41494 PART 7, GB/T3047.2-92, ETSI Standard |
📦 Contenido del paquete
- Puerta de vidrio frontal (x1)
- Panel trasero (x1)
- Paneles laterales (x2)
- Soportes de montaje tipo L (x2)
- Rieles de montaje ajustables (x4)
- Panel inferior (x1)
- Panel superior (x1)
- Llaves (x2)
- Puertos de ventilación (x4)
- Cubiertas de puertos de acceso a cableado (x2)
- Cableado a tierra (x1)
- Cerraduras (x3)
- Tornillos de expansión (x4)
- Tornillos M6, tuercas y arandelas de copa (x8)
- Llave de horquilla (x1)
- Destornillador de cabeza Phillips (x1)
- Instrucciones de instalación (x1)
🏅 Normativas y certificaciones
- ANSI/EIA RS-310-D: Estándar estadounidense que especifica configuraciones, dimensiones y características de racks de telecomunicaciones
- IEC297-2: Normativa internacional que establece dimensiones, disposición y requerimientos generales de gabinetes y racks
- DIN 41491 PART1 y DIN41494 PART 7: Estándares alemanes que definen características técnicas y dimensionales de equipos de telecomunicaciones
- GB/T3047.2-92: Estándar chino que especifica requisitos para gabinetes de telecomunicaciones y componentes de montaje
- ETSI Standard: Normativa europea del Instituto Europeo de Normas de Telecomunicaciones para infraestructura de telecomunicaciones
📚 Glosario técnico
| Término | Definición |
|---|
| Unidad de Rack (U) | Medida estándar de altura equivalente a 1.75 pulgadas (44.45 mm); 6U corresponde a 10.5 pulgadas de altura vertical útil |
| SPCC | Acero laminado en frío de bajo carbono utilizado en construcción de gabinetes por su superior resistencia a corrosión y durabilidad |
| EIA 19 pulgadas | Estándar de ancho para equipos de telecomunicaciones donde los puntos de montaje están separados 19 pulgadas entre rieles externos |
| Riel de montaje | Estructura vertical de aluminio o acero con perforaciones normalizadas para fijación de equipos de 19 pulgadas en racks |
| Profundidad disponible | Espacio interno útil para equipamiento, medido desde el plano frontal del riel al panel trasero interior del gabinete |
| Acabado duraderado en polvo | Recubrimiento protector aplicado electrostáticamente a superficies metálicas que proporciona resistencia a corrosión y ambiente exterior |
| Carga estática | Peso máximo soportado por el gabinete sin movimiento, determinado por la resistencia estructural de sus componentes |
