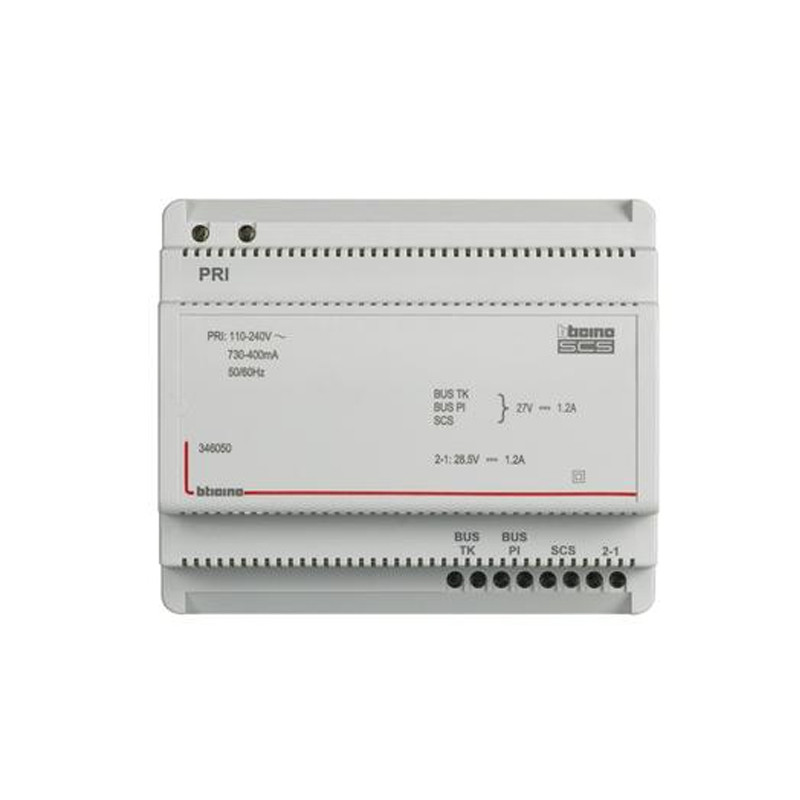

Name: ALIMENTADOR P/SIST 2 HIL 100PI BTICINO
Brand: BTICINO
SKU: 39110
Price: 133050 CLP
Availability: InStock

Descripción

📋 Descripción general

Alimentador dedicado para sistemas de citofonía 2 hilos de la serie Bticino, presentado en formato modular de 6 módulos DIN. Transforma la alimentación de red de 110 a 240 V en tensiones muy bajas de seguridad certificadas SELV, garantizando compatibilidad con placas exteriores de audio, vídeo e interfaces específicas. El dispositivo integra un adaptador vídeo nativo, eliminando necesidad de componentes adicionales en instalaciones estándar.

Incorpora protección electrónica contra sobrecargas y cortocircuitos con reinicio automático tras desconexión temporal. Permite configuración flexible con salidas simultáneas o alimentación suplementaria local, adaptándose a topologías de instalación simples y complejas sin requerir configuración previa.

✅ Características principales

Formato modular: 6 DIN, instalación en carril estándar
Entrada de alimentación: 110-240 V CA, 50-60 Hz, 400-730 mA nominales
Doble salida de seguridad: BUS TK/PI/SCS (27 Vcc) y bornes 1-2 (28,5 Vcc) para uso alternativo o suplementario
Corriente máxima: 1,2 A en todas las salidas con consumo total respetado
Aislamiento doble SELV: Certifica seguridad eléctrica conforme normativas vigentes
Adaptador vídeo integrado: Elimina necesidad del modelo 346830 en configuraciones estándar
Protección integrada: Fusible lado primario F1 T 3,15 A 250 V y limitación electrónica de corriente
Eficiencia térmica: 80% con carga plena, disipación máxima 8 W
Rango operativo: -10 a +55 °C temperatura de funcionamiento

🏗️ Aplicaciones

Sistemas de citofonía residencial y terciaria de 2 hilos
Instalaciones mixtas de audio y vídeo en acceso de edificios
Alimentación de placas exteriores audio (interfaz 346850/346851)
Alimentación de unidades interiores predispuestas
Equipos de difusión sonora integrada
Sistemas con máximo 3 derivaciones en BUS PI y TK (2 PI + 1 TK ó 1 PI + 2 TK)

📐 Especificaciones técnicas

Parámetro	Valor
Modelo	346050
Tamaño	6 módulos DIN
Entrada PRI (CA)
Tensión nominal	110-240 V
Corriente nominal	730-400 mA
Frecuencia de trabajo	50-60 Hz
Potencia consumida (carga plena)	40 W máx.
Potencia disipada	8 W máx.
Eficiencia (carga plena)	80% típ.
Potencia standby	< 1 W
Temperatura de funcionamiento	-10 a +55 °C
Fusible integrado (lado PRI)	F1 T 3,15 A 250 V
Salidas BUS TK, BUS PI, SCS
Tensión nominal	27 Vcc
Corriente nominal	1,2 A
Potencia nominal	32,4 W
Salida 1-2 (suplementaria)
Tensión nominal	28,5 Vcc
Corriente nominal	1,2 A
Potencia nominal	34,2 W
Requisitos de instalación
Ubicación	En cajas específicas, protegido de goteos y salpicaduras
Ventilación	Aperturas libres, no obstruidas
Interruptor de desconexión	Bipolar obligatorio, separación mínima 3 mm entre contactos

🏅 Certificaciones y normativas

Aislamiento SELV: Seguridad eléctrica de muy baja tensión conforme normativas europeas
Protección de sobrecarga: Circuito electrónico integrado con protección automática
Protección de cortocircuito: Limpieza automática tras 5 minutos de desconexión de alimentación
Compatibilidad normativa: Instalación conforme a reglas normativas vigentes en EU

📖 Glosario técnico

Término	Definición
SELV	Seguridad en Muy Baja Tensión; aislamiento doble que garantiza protección contra contactos eléctricos directos e indirectos en instalaciones de baja potencia.
BUS TK	Línea de distribución de vídeo (terminal vídeo) en sistemas de citofonía 2 hilos, alimentada a 27 Vcc por el alimentador.
BUS PI	Línea de distribución de audio y control en sistemas 2 hilos, alimentada a 27 Vcc para unidades interiores e interfaces de módulos.
SCS	Salida de control de sistema para placas exteriores audio, compatible con estándar Bticino de distribución centralizada.
Adaptador vídeo integrado	Componente interno que convierte y adapta la señal vídeo 2 hilos sin necesidad de módulo adicional 346830 en configuraciones estándar.
Protección contra sobrecargas	Limitación electrónica de corriente que corta la alimentación al detectar consumo superior a 1,2 A total, restaurándose tras desconexión temporal.
