Name: MODULO WIEGAND - RS485 1 PUERTA PARA C2-260
Brand: ZKTECO
SKU: 42303
Price: 9770 CLP
Availability: InStock

Descripción

📋 Descripción general

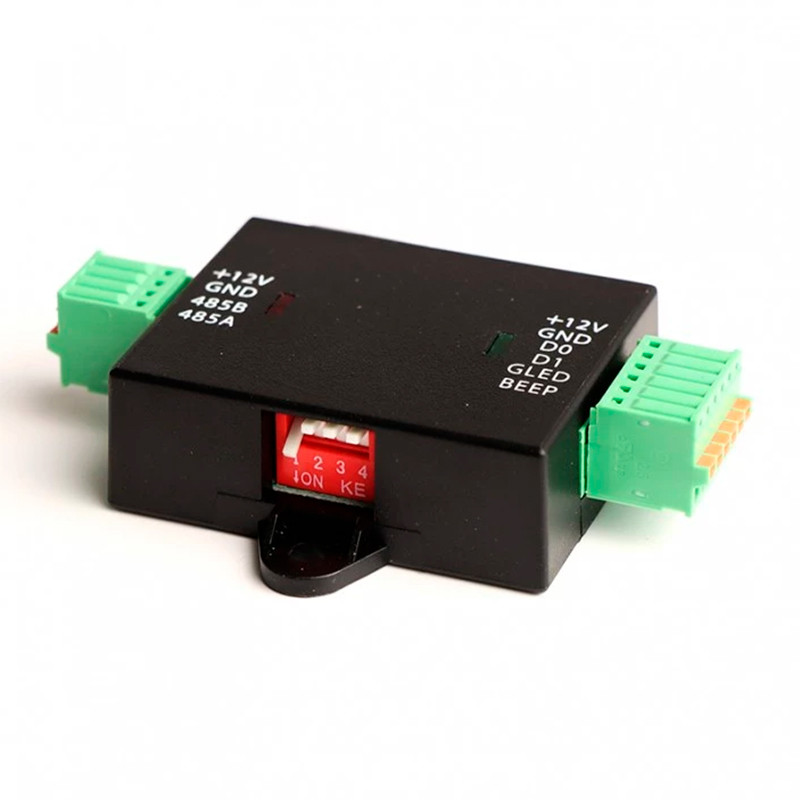

El módulo convertidor WR485 es un adaptador RS485 a Wiegand diseñado específicamente para ampliar las capacidades del panel de control C2-260 de Zkteco. Este componente actúa como puente de protocolo, permitiendo la integración de lectores de tarjetas Wiegand estándar en arquitecturas de comunicación RS485, proporcionando máxima flexibilidad en la selección de hardware de lectura sin dependencia de protocolos propietarios.

El WR485 forma parte de la familia de expansores RS485 del ecosistema ZKBioAccess y permite escalabilidad horizontal en sistemas de control de acceso de múltiples puertas. Su diseño compacto facilita instalaciones en armarios de control, distribuidores, o cajas de expansión en campo, integrándose de manera transparente en la cadena RS485 junto a otros módulos como DM10 (extensores de puerta) y AUX485 (convertidores de entrada auxiliar).

✅ Características principales

Protocolo de conversión: Convierte señales Wiegand en comunicación RS485 bidireccional estándar de 2 hilos
Capacidad de lectores: Soporta hasta 4 lectores Wiegand simultáneamente por módulo WR485
Compatibilidad total: Funciona con panel C2-260 como controlador base y se integra en estructura modular RS485 de Zkteco
Comunicación RS485: Comunicación serial balanceada de 2 hilos (A/B) a 9600 bps estándar
Alimentación simplificada: Potencia derivada del barramento RS485 (12V DC desde C2-260 o DM10)
Instalación flexible: Se conecta en cadena RS485 junto a múltiples módulos sin necesidad de fuentes de alimentación independientes
Formato compacto: Dimensiones reducidas para montaje discreto en panel de control o caja estándar de distribución
Soporte máximo: Hasta 4 módulos WR485 pueden operarse por panel C2-260 (según configuración)

🏗️ Aplicaciones

Sistemas de control de acceso en edificios corporativos, administrativos y gubernamentales
Integración de lectores Wiegand existentes en infraestructura biométrica ZKBioAccess moderna
Soluciones de seguridad perimetral con múltiples puertas y plantas en una misma instalación
Centros de datos y salas de servidores con requerimientos críticos de acceso controlado
Instalaciones de seguridad física en sectores de transporte, logística y almacenamiento
Ampliación de sistemas heredados Wiegand sin reemplazo completo de hardware lector
Arquitecturas distribuidas de control de acceso en campus universitarios, complejos industriales y áreas de gran cobertura

📐 Especificaciones técnicas

Parámetro	Valor
Modelo	WR485
Tipo de convertidor	RS485 a Wiegand
Número máximo de lectores Wiegand	4 lectores por módulo
Protocolo de entrada	Wiegand estándar
Protocolo de salida	RS485
Velocidad de comunicación RS485	9600 bps
Configuración de líneas RS485	2 hilos (485A, 485B)
Alimentación	12V DC desde barramento RS485
Panel compatible base	C2-260
Máximo módulos WR485 por C2-260	4 unidades
Integración con DM10	Soportado (hasta 8 DM10 máximo en cadena)
Integración con AUX485	Soportado (hasta 2 AUX485 máximo en cadena)
Rango de temperatura de operación	-10°C a 50°C (14°F a 122°F)
Rango de humedad relativa	20% a 80%
Topología de red	Bus RS485 multipunto (multimaestro/esclavo)
Estándar de protocolo Wiegand	26-bit, 34-bit y formatos estándar de proximidad RFID

🔧 Accesorios opcionales y módulos complementarios

DM10: Placa de extensión de una puerta para ampliar capacidad total a 10 puertas (máximo 8 unidades por C2-260)
AUX485: Convertidor de entrada auxiliar RS485-4 para extender puntos de entrada analógica/digital (máximo 2 unidades por cadena)
Software ZKBioAccess: Plataforma web integrada para gestión centralizada del sistema de control de acceso y generación de reportes
Cables RS485 blindados: Conductores de par trenzado blindado recomendados para comunicación confiable en instalaciones de larga distancia
KR602E: Botón de salida inalámbrico o con cable compatible con puertos de entrada auxiliar

📋 Glosario técnico

Término	Definición
Wiegand	Protocolo de comunicación estándar para lectores de tarjetas de proximidad basado en impulsos magnéticos bidireccionales de data, data inverso y pulso de reloj
RS485	Estándar de comunicación serial balanceada de dos hilos (TIA/EIA-485) para transmisión de datos en distancias medias con alta inmunidad al ruido electromagnético
Convertidor de protocolo	Dispositivo electrónico que transforma señales de un protocolo de comunicación a otro manteniendo la integridad y sincronización de datos
Barramento RS485	Arquitectura de red multipunto donde múltiples dispositivos comparten dos líneas de transmisión balanceadas (485A y 485B) en topología de bus
Topología de bus	Configuración de red donde todos los dispositivos se conectan a un único canal de comunicación compartido con terminaciones en ambos extremos
Escalabilidad horizontal	Capacidad de expandir un sistema agregando más módulos o dispositivos (DM10, AUX485, WR485) sin rediseño de infraestructura existente
TCP/IP	Suite de protocolos de comunicación en redes Ethernet utilizada por C2-260 para integración con servidores y software de gestión en LAN/WAN
Arquitectura distribuida	Sistema donde la inteligencia de control se distribuye entre múltiples nodos (C2-260, DM10, WR485) conectados en red RS485

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
