Descripción

📋 Descripción general

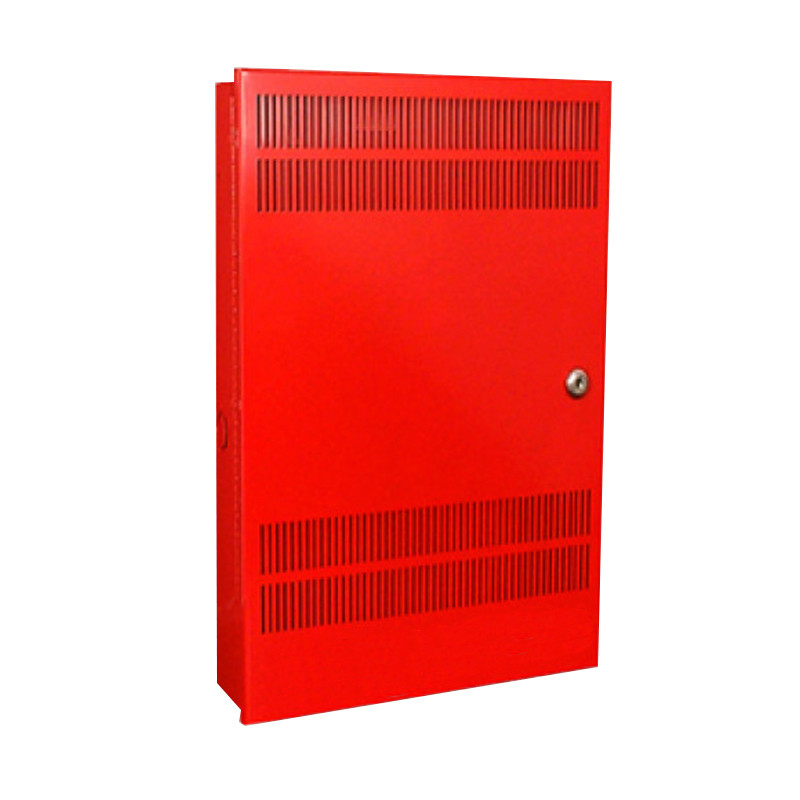

La fuente de poder remota booster BPS10A es una unidad de 24 Vdc filtrada, regulada y supervisada, certificada bajo UL 864 9ª edición. Proporciona capacidad de expansión para circuitos de notificación de dispositivos (NACs) y alimentación auxiliar en sistemas de seguridad, detección de incendios, control de acceso y comunicación de emergencia masiva (MNEC). Caracterizada por su flexibilidad de configuración en campo y supervisión completa de batería, permite instalar poder adicional donde sea necesario sin necesidad de modificaciones complejas del sistema principal.

El BPS10A contiene circuitería para monitorear y cargar baterías internas o externas, con capacidad para alojar hasta dos baterías de 10 amperios-hora en su gabinete de acero estándar, o hasta 65 amperios-hora en gabinete externo para aplicaciones de control de acceso. Sus cuatro circuitos de notificación (convertibles a dos circuitos Clase A) pueden activarse independientemente o en grupos desde sus dos circuitos de entrada únicos con supervisión dual.

✅ Características principales

Tensión de salida: 24 Vdc nominal, filtrada y regulada con supervisión continua
Capacidad de amperaje: 10 amperios máximo total en circuitos NAC, 3 amperios máximo por circuito individual
Circuitos de notificación: Cuatro circuitos Clase B independientes, convertibles a dos circuitos Clase A mediante configuración de campo
Circuitos de entrada: Dos entradas de activación duales supervisadas que aceptan 6 a 45 Vdc (regulado) o 11 a 33 Vdc (rectificado sin filtrar)
Configuración de salida: Convertible entre circuitos NAC y salidas auxiliares de 24 Vdc con capacidad de desactivación automática 30 segundos post fallo AC
Salida auxiliar dedicada: 200 mA a 24 Vdc para módulos de activación internos
Protección de sobrecorriente: Auto-restablecimiento en cada circuito de salida
Supervisión de batería: Circuitería integrada para monitoreo y carga de baterías hasta 24 amperios-hora (fire/security) o 65 amperios-hora (acceso)
Diagnóstico integrado: Siete LED indicadores de falta (uno por NAC, batería, tierra y AC)
Relé de falta: 2 amperios @ 30 Vdc con contacto separado AC Fail programable
Tasas de señalización: Continua, temporal 3-3-3, California rate (modelos seleccionados), o seguimiento de la NAC del panel principal
Detección de falta a tierra: Habilitación/deshabilitación por jumper de campo
Enclosure: Gabinete de acero estándar EDWARDS con cerradura de llave removible, preparado para montura de tres módulos de dos grupos
Voltajes AC disponibles: 120 VAC o 220-240 VAC, 50/60 Hz
Endurecimiento sísmico opcional: Pre-aprobación OSHPD para factor de importancia 1.5

🏗️ Aplicaciones

Sistemas de detección y alarma de incendios con expansión de circuitos de notificación
Sistemas de comunicación de emergencia masiva (MNEC) y notificación de emergencia
Control de acceso con fuente de poder remota supervisada para lectores de tarjeta y cerraduras electrónicas
Sistemas integrados de seguridad física con múltiples zonas de alimentación
Sistemas de alarma de robo conectados a central de monitoreo (UL636, UL609, UL1076, UL1610)
Aplicaciones de seguridad de estaciones de policía conectadas a central (UL365)
Infraestructura de seguridad que requiere sincronización de dispositivos de notificación Genesis o Enhanced Integrity
Instalaciones que necesitan tasa de señalización California específica u operación de salida codificada
Estructuras con requisitos sísmicos de importancia factor 1.5

📐 Especificaciones técnicas

Parámetro	Especificación BPS10A
Voltaje AC de entrada	120 VAC o 220-240 VAC, 50/60 Hz
Potencia de entrada	580 watts
Tensión de salida nominal	24 Vdc filtrado y regulado
Capacidad NAC	3.0 A máximo por circuito, 10 A máximo total en todas las NACs
Cantidad de circuitos NAC	Cuatro circuitos Clase B (convertibles a dos Clase A)
Salida auxiliar dedicada	200 mA a 24 Vdc para módulos de activación
Salidas auxiliares configurables	Cuatro salidas reemplazables por NAC 1, 2, 3 ó 4, máximo 8 A total auxiliar (Nota 2)
Corriente de entrada (desde NAC existente)	3 mA @ 12 Vdc, 6 mA @ 24 Vdc
Corriente supervisoria interna del booster	70 mA + 35 mA por cada circuito configurado como AUX
Corriente de alarma interna del booster	270 mA
Rango de tensión de entrada (Sense 1 y 2)	6 a 45 Vdc (filtrado-regulado) o 11 a 33 Vdc (rectificado sin filtrar)
Relé de falta	2 Amps @ 30 Vdc
Capacidad de batería interna	10 amperios-hora (dos baterías 12V10A en gabinete)
Capacidad de batería máxima con gabinete externo	24 amperios-hora (fire/security), 65 amperios-hora (control de acceso)
Tasas de señalización de salida	Continua, 3-3-3 temporal, California rate (modelos CAA), o seguimiento de NAC del panel
Supervisión de falta a tierra	Habilitación/deshabilitación mediante jumper JP3
Espacios de montaje Signature	Tres módulos de dos contactos
Calibre de cable de terminal	18 a 12 AWG
Rango de temperatura operativa	0° a 49°C (32° a 120°F)
Humedad relativa	0 a 93% sin condensación @ 32°C
Estilos de cableado NAC	Clase A o Clase B
Características del gabinete	Acero con cerradura EDWARDS estándar, puerta removible, preparado para tres módulos de dos contactos, entrada para conduit 3/4 pulgadas
Dimensiones - Altura (D1)	43.2 cm (17.0 in)
Dimensiones - Ancho (D2)	8.9 cm (3.5 in)
Dimensiones - Profundidad (D3)	33.0 cm (13.0 in)
Dimensiones - Separación NAC (D4)	16.5 cm (6.5 in)
Dimensiones - Espaciado puerta (D5)	8.6 cm (3.375 in)
Dimensiones - Profundidad interna (D6)	30.4 cm (12.0 in)
Peso de envío	5.9 kg (13 lb)
Estándares de certificación	UL 864 (9ª edición), UL 636, UL 609, UL 294, UL 365, UL 1076, UL 1610, ULC-S527, ULC-S303, C22.2 No. 205
Endurecimiento sísmico opcional	OSHPD pre-aprobado para factor de importancia 1.5 con kit BPSEQ
Retraso AC Power Fail	Tres horas mediante contacto de falta con DIP SW2-6 activado

🏅 Certificaciones y normativas

UL 864 (9ª edición): Sistemas de alarma de incendio
UL 636 (ANET, UEHX7): Unidades y sistemas de alarma de retención (holdup)
UL 609 (AOTX, AOTX7): Unidades de alarma de robo local
UL 294 (ALVY, UEHX7): Sistemas de control de acceso
UL 365 (APAW, APAW7): Unidades de alarma de robo conectadas a estación de policía
UL 1076 (APOU, APOU7): Unidades de sistema de alarma de robo propio
UL 1610 (AMCX): Unidad de estación central de alarma
ULC-S527 (UOXXC): Unidades de control, alarma de incendio (Canadá)
ULC-S303 (AOTX7): Unidades de alarma de robo local (Canadá)
C22.2 No. 205: Equipo de señalización (Canadá)
Seismic: Pre-aprobación OSHPD para componente con factor de importancia 1.5

🔧 Accesorios opcionales

Baterías: 12V6A5 (7.2 Ah), 12V10A (10 Ah), 12V17A (18 Ah), 12V24A (24 Ah), 12V40A (40 Ah), 12V50A (50 Ah), 12V65A (65 Ah)
Gabinetes de batería: BC-1 (hasta 2 baterías de 40 Ah), BC-2 (hasta 2 baterías de 17 Ah)
Interruptor de manipulación: 3-TAMP
Kit de endurecimiento sísmico: BPSEQ (incluye montaje detallado y especificaciones de peso/centro de gravedad)

📖 Glosario técnico

Término	Definición
NAC (Circuito de Dispositivo de Notificación)	Circuito supervisado que activa campanas, alarmas visuales u otros dispositivos de alerta en caso de evento de alarma o incendio
Clase A / Clase B NAC	Clase B: circuito simple de ida sin supervisión de retorno. Clase A: circuito de ida y retorno supervisado que detecta cortes de cableado
MNEC (Comunicación de Emergencia Masiva/Notificación)	Sistema integrado para difundir mensajes de emergencia masiva a múltiples zonas y dispositivos simultáneamente
Temporal 3-3-3	Patrón de señalización de alarma: tres pulsos de 0.5 segundos con pausas de 0.5 segundos entre ellos, repetido continuamente
Supervisión de batería	Monitoreo continuo del estado de carga, voltaje y continuidad de las baterías de respaldo para garantizar disponibilidad en fallo AC
Detección de falta a tierra	Circuitería que identifica conexiones no intencionadas entre conductores vivos y tierra, activando alarma de falta supervisada
Booster power supply	Fuente de poder remota que expande la capacidad de circuitos de un panel principal sin necesidad de agregar paneles adicionales
