📋 Descripción general

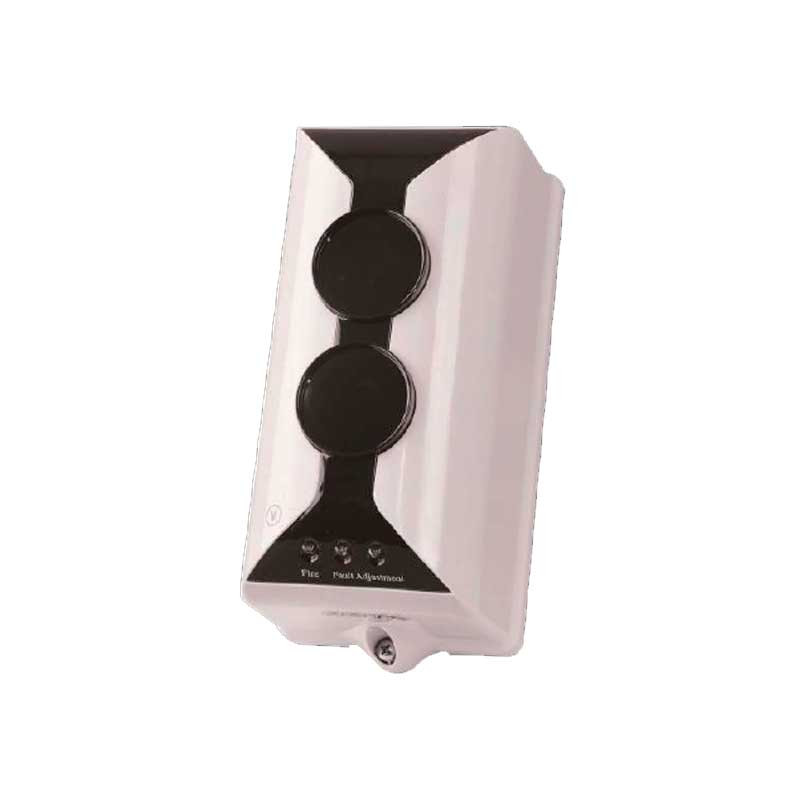

El DC-9105E es un detector de barrera reflectiva convencional de GST (Gulf Security Technology) diseñado para sistemas de detección de incendios convencionales en espacios de gran amplitud. Utiliza tecnología de haz infrarrojo reflectivo que detecta la reducción de opacidad causada por humo, con alcance configurable hasta 100 metros. Equipado con microprocesador integrado, realiza compensación automática de deriva ambiental, diagnóstico de fallos internos y activación de alarma mediante algoritmo fijo, proporcionando confiabilidad probada en ambientes industriales y comerciales complejos.
El detector integra un puntero láser visible de luz roja y pantalla digital de 2 dígitos para facilitar la alineación y comisioning en obra. Su arquitectura combina emisor y receptor en una única unidad compacta de 206×95×95 mm, simplificando el montaje y garantizando precisión en la trayectoria óptica incluso en estructuras irregulares.
✅ Características principales
- Alimentación: 24V DC con rango operativo 18V–28V para amplias áreas de monitoreo y versatilidad en instalaciones
- Alcance óptico configurable: Cuatro tipos de longitud seleccionables en instalación (5–20m Tipo 20, 20–40m Tipo 40, 40–70m Tipo 70, 70–100m Tipo 100 por defecto fábrica)
- Sensibilidad ajustable: Cuatro niveles configurables en campo mediante programador (Nivel 1: 1.3dB, Nivel 2: 1.8dB fábrica, Nivel 3: 2.3dB, Nivel 4: 2.8dB no certificado EN 54-12:2015)
- Puntero láser visible: Facilita alineación precisa con reflector durante instalación y mantenimiento sin necesidad de alineación ciega
- Pantalla digital 2 dígitos: Visualiza intensidad de luz recibida en tiempo real para comisioning y diagnóstico de alineación
- Salidas de contacto: Contacto N/O (K11-K12) para alarma de incendio y contacto N/C (K21-K22) para detección y señalización de fallos
- Compensación automática de deriva: Monitorea y compensa cambios ambientales progresivos como acumulación de polvo, desviación de posición y envejecimiento del transmisor óptico
- Diagnóstico automático: Función de autodetección de fallos internos del detector sin intervención externa
- Ángulo de ajuste: Rango mecánico –6° a +6° con tolerancia máxima de ±0.5° de desalineación angular para operación estable
- Área de monitoreo máxima: 14 metros × 100 metros = 1400 m² con ancho máximo de cobertura de 14 metros
- Protección IP: IP20 sin tratamiento de sellado, IP66 con sellado adhesivo mediante vidrio o silicona 703 para ambientes con polvo y humedad
🏗️ Aplicaciones
- Almacenes de gran volumen y centros de distribución logística
- Centros comerciales y galerías de compras
- Gimnasios, centros de fitness y espacios deportivos
- Salas de exposición, recintos feriales y espacios de eventos
- Halls y lobbies de hoteles de gran altura
- Naves industriales con estructuras de techo complejas o irregulares
- Zonas de almacenamiento de productos sensibles sin falso techo
- Estructuras gabladas sin cielo raso hasta 40 metros de altura
- Espacios con cielorrasos transparentes o semitransparentes (acrílico, policarbonato)
- Áreas de difícil acceso donde se requiere monitoreo perimetral de largo alcance
📐 Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Voltaje de operación | DC 24V (rango 18V–28V) |
| Corriente en comisioning | ≤20mA |
| Corriente en standby | ≤12mA |
| Corriente en alarma | ≤22mA |
| Ángulo de ajuste mecánico | –6° a +6° |
| Desalineación angular máxima permitida | ±0.5° |
| Sensibilidad Nivel 1 | 1.3dB |
| Sensibilidad Nivel 2 (configuración fábrica) | 1.8dB |
| Sensibilidad Nivel 3 | 2.3dB |
| Sensibilidad Nivel 4 | 2.8dB (no aprobado EN 54–12:2015) |
| Rango de temperatura de operación | –10°C a +50°C |
| Humedad relativa máxima | ≤95% sin condensación |
| Longitud de trayectoria óptica configurable | 5–100 metros |
| Área de monitoreo máxima | 14 × 100 = 1400 m² |
| Ancho máximo de cobertura | 14 metros |
| Material de carcasa | ABS (acrilonitrilo butadieno estireno) color gris |
| Dimensiones del detector | 206mm (alto) × 95mm (ancho) × 95mm (profundidad) |
| Grado de protección IP | IP20 sin sellado adhesivo; IP66 con tratamiento de sellado adhesivo (vidrio o silicona 703) |
| Peso unitario | 450g |
| Altura máxima de techo soportada | 40 metros |
🏅 Certificaciones y normativas
- Normativa de diseño: EN 54–12:2015 (Detectores de humo por barrera óptica reflectiva convencionales)
- Certificación de producto: LPCB (Loss Prevention Certification Board) de la asociación británica de aseguradoras
- Marcado CE: Conforme a Directiva 2014/30/UE (compatibilidad electromagnética) y normas de seguridad europeas para equipos de detección
- Referencia de homologación: CPR F4576 (Reglamento de Productos de Construcción UE)
📦 Contenido del paquete
- Detector DC-9105E (unidad principal con receptor y emisor integrados)
- Cable de alimentación con terminales flexibles de conexión
- Juego de pernos de expansión de plástico para anclaje
- Arandelas de distribución para montaje
- Documentación técnica (datasheet) y manual de instalación en inglés/español
🔧 Accesorios y repuestos opcionales
- RF-9105R Reflector: Espejo reflectivo estándar (100×122 mm) con soporte de montaje. Producto 20103590. Requerido obligatoriamente para la operación del detector. Incluye máscara anti-reflectiva para instalaciones a distancias menores de 10 metros.
- Filtro infrarrojo y probador de incendio/fallo: Accesorio de diagnóstico para verificar funcionamiento de salidas sin generar humo real. Producto 30202477 o 30208095. Facilita comisioning y mantenimiento preventivo.
- Bracket de montaje 30202359: Soporte de montaje en superficie para instalación con conducto embebido o superficial. Permite separación de detector y caja de conexiones eléctricas.
- Máscara anti-reflectiva 20103775: Máscara no reflectiva para aplicaciones con distancias cortas (5–10 metros) que requieren atenuar reflexión excesiva del espejo.
- Programador portátil P-9910B: Dispositivo de configuración en campo para seleccionar nivel de sensibilidad y tipo de longitud óptica sin desconectar el detector. Producto 10104894. Recomendado para instaladores múltiples en proyecto.
📚 Glosario técnico
| Término | Definición |
|---|
| Barrera reflectiva | Sistema de detección que emite haz infrarrojo continuo hacia reflector opuesto; detecta presencia de humo por atenuación de intensidad recibida en receptor |
| Compensación de deriva (drift compensation) | Algoritmo que ajusta automáticamente umbrales de detección para contrarrestar cambios progresivos por polvo, envejecimiento óptico o desviaciones mecánicas |
| Trayectoria óptica | Distancia total recorrida por haz infrarrojo desde emisor, reflexión en espejo, y retorno al receptor en unidad integrada |
| Desalineación angular | Desviación del ángulo de incidencia del haz de luz respecto a alineación óptima; detector tolera máximo ±0.5° para funcionamiento confiable |
| Contacto N/O (normalmente abierto) | Terminales K11-K12 que cierran circuito cuando se activa alarma por incendio; requieren conexión a panel de control convencional |
| Contacto N/C (normalmente cerrado) | Terminales K21-K22 que se abren cuando detector genera fallo interno; supervisan integridad del detector en sistema |
| Protección IP (Ingress Protection) | Clasificación de resistencia a polvo (primer dígito) y agua (segundo dígito); IP20 básica, IP66 con sellado adhesivo para ambientes hostiles |
| Comisioning | Proceso de puesta en marcha y ajuste final de detector en obra, incluyendo alineación del haz, verificación de sensibilidad y prueba de salidas |
