Descripción

📋 Descripción general

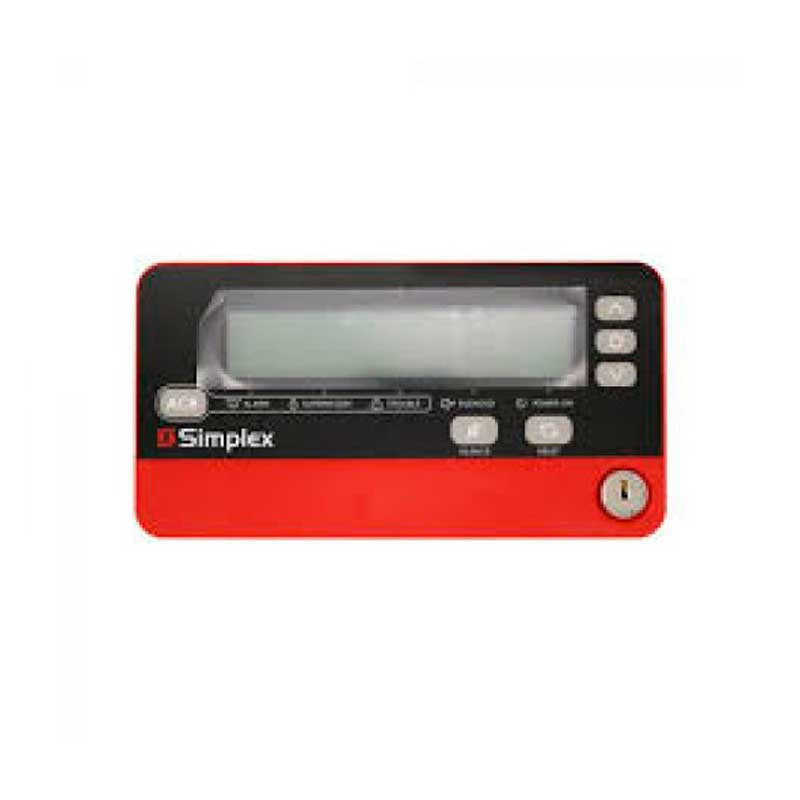

El Anunciador Remoto LCD Simplex Foundation 2606-9101 es un dispositivo de comunicación especializado para sistemas de detección y alarma de incendios Foundation Series. Proporciona visualización remota del estado del panel de control mediante pantalla LCD retroiluminada de alto rendimiento, complementada con indicadores LED de estado y señalización audible mediante piezo sounder integrado. Su arquitectura de comunicación RS485 permite conexión supervisada y de potencia limitada, garantizando conformidad con estándares de seguridad en sistemas de protección contra incendios.

Diseñado para instalación modular en edificios comerciales, residenciales e industriales, soporta configuración en modo convencional o direccionable, permitiendo hasta 8 anunciadores simultáneos en paneles 2250/2050 y 4 en paneles 2008. Su interfaz de usuario programable ofrece múltiples idiomas, ajuste de contraste y brillo, y gestión de direcciones mediante menú de configuración protegido por llave.

✅ Características principales

Pantalla LCD retroiluminada: Visualización de estado del sistema con retroiluminación ajustable (0-100% en pasos del 10%), contraste configurable y apagado automático de 30 segundos tras inactividad
Indicadores visuales: LEDs de estado para Alarma, Supervisión, Falla, Silenciado y Encendido; lámpara de prueba integrada mediante acceso protegido
Comunicación RS485 supervisada: Conexión de potencia limitada con terminación de resistencia 100 Ohm (parte 0378-004) en último dispositivo de la red
Multiidioma y configuración: Menú integrado con soporte para español, inglés y portugués; direccionamiento de 1 a 8 (direccionable) o 4 a 7 (convencional) sin herramientas especiales
Acceso controlado: Llave de seguridad de 2 posiciones (bloqueada/desbloqueada) para proteger interfaz de usuario contra manipulación no autorizada
Consumo optimizado: 40-65 mA en espera, 48-72 mA en alarma según retroiluminación (LCD apagado/encendido)
Modo convencional y direccionable: Conmutador SW9.1 para seleccionar personalidad del dispositivo; reinicio con RESET para activación
Montaje flexible: Soporta instalación en pared directa o caja de superficie estándar RACO 698 (masonry) o 2975-9239 (surface mount)

🏗️ Aplicaciones

Edificios de oficinas y centros administrativos con múltiples plantas
Instalaciones hoteleras y resorts que requieren puntos de control remoto
Centros comerciales y áreas de retail
Hospitales y centros médicos para visualización distribuida de alarmas
Instalaciones industriales y plantas de manufactura
Edificios residenciales multifamiliares
Centros de datos y salas de servidores
Configuraciones de redundancia y supervisión en ubicaciones críticas

📐 Especificaciones técnicas

Parámetro	Valor
Modelo	2606-9101
Tensión nominal de operación	24 VDC nominal (rango 16-30 VDC compatible)
Corriente en espera (LCD apagado)	40 mA
Corriente en espera (LCD encendido)	65 mA
Corriente en alarma (LCD apagado)	48 mA
Corriente en alarma (LCD encendido)	72 mA
Altura	5 3/8 pulgadas (13.65 cm)
Largo	6 7/8 pulgadas (17.46 cm)
Profundidad	1 3/8 pulgadas (3.49 cm)
Peso aproximado	0.785 kg
Temperatura operativa	0 °C a 49 °C (32 °F a 120 °F)
Temperatura almacenamiento	-20 °C a 70 °C (-4 °F a 158 °F)
Humedad relativa (operativa)	Hasta 93% sin condensación a 32 °C (90 °F)
Protocolo comunicación	RS485 con nivel de señal supervisado
Ancho de banda comunicación	14 AWG a 22 AWG par trenzado requerido
Distancia máxima cableado (4000 ft total)	Varía según AWG y cantidad anunciadores; máximo 4000 pies (1200 m) para 1 anunciador con 14 AWG
Distancia máxima recomendada 2050/2250 (T-Tap)	2500 pies máximo total con múltiples anunciadores
Máximo anunciadores 2008 panel	4 unidades
Máximo anunciadores 2050/2250 panel	8 unidades
Dirección convencional	4 a 7
Dirección direccionable (2050/2250)	1 a 8
Resistencia terminación (última posición)	100 Ohm (parte número 0378-004)
Conector back plate	Terminal block TB2 (alimentación), TB3 (comunicación)
Acceso firmware	Puerto USB (J1) en placa posterior
Conmutador dirección	SW9.1 (izquierda OFF=convencional, derecha ON=direccionable)
Botones control usuario	ENTER, Arriba, Abajo, RESET, ACK (reconocimiento), NAC Silence
Llave acceso	2 posiciones (bloqueada/desbloqueada rotación 90°)
Tipo IP/Clasificación	Para uso interior en ubicación seca únicamente
Cumplimiento FCC	Clase A digital device, Part 15 FCC Rules
Compatibilidad panel mínima	2008 FACU rev. 1.07, 2250 FACU rev. 1.03 o superior, Anunciador LCD rev. 1.01 o superior
Retroiluminación LCD	Ajustable 0-100% (pasos 10%), apagado automático 30 seg tras inactividad
Contraste LCD	Ajustable 0-100% (pasos 10%)

🏅 Certificaciones y normativas

UL (Underwriters Laboratories): Certificado como dispositivo de protección contra incendios Clase A
FCC Parte 15: Cumple límites para dispositivos digitales Clase A en ambiente comercial
NFPA 72: Compatibilidad con National Fire Alarm Code (requisitos aplicables de comunicación supervisada)
Estándares Simplex: Cumple arquitectura Foundation Series y compatibilidad con paneles 2008-9101, 2050-9101, 2250-9101

📦 Contenido del paquete

1x Anunciador Remoto LCD 2606-9101
4x Tornillos de montaje para instalación directa en pared
1x Llave de seguridad de acceso
1x Documentación técnica y Guía de instalación (579-1434 Rev C)

🔧 Accesorios opcionales

Caja de montaje en superficie 2975-9239: Para instalaciones que requieran caja estándar UL listada (RACO 698 3-1/2D 4 GANG MASONRY BOX alternativa)
Resistencia terminación 0378-004: 100 Ohm para terminación en última posición del bus RS485
Protectores sobretensión 2081-9044: Para cableado exterior o entre edificios (máximo 4 por loop, 200 mA o menos)

📚 Glosario técnico

Término	Definición
RS485	Estándar de comunicación serial de dos hilos con topología bus para transmisión supervisada de datos en aplicaciones de control industrial
Modo direccionable	Configuración que permite asignar dirección única (1-8) a cada anunciador, permitiendo identificación individual y control selectivo desde el panel
Modo convencional	Configuración simplificada sin direccionamiento individual; todos los anunciadores conectados reciben idéntica información del panel
Retroiluminación	Sistema de iluminación trasera de pantalla LCD que mejora legibilidad en ambientes con poca luz; controlable entre 0-100%
Terminación de resistencia	Resistor 100 Ohm conectado en última posición del bus RS485 para eliminar reflexiones de señal y asegurar integridad de comunicación
Piezo sounder	Dispositivo de señalización audible de estado sólido que emite tonos de alerta sin partes móviles
Supervisión de potencia limitada	Arquitectura de seguridad que garantiza que cableado de comunicación y alimentación se mantiene supervisado continuamente por el panel de control
Bus style/T-Tap	Configuraciones de topología de cableado RS485: bus en línea continua vs. derivaciones en árbol desde línea principal
