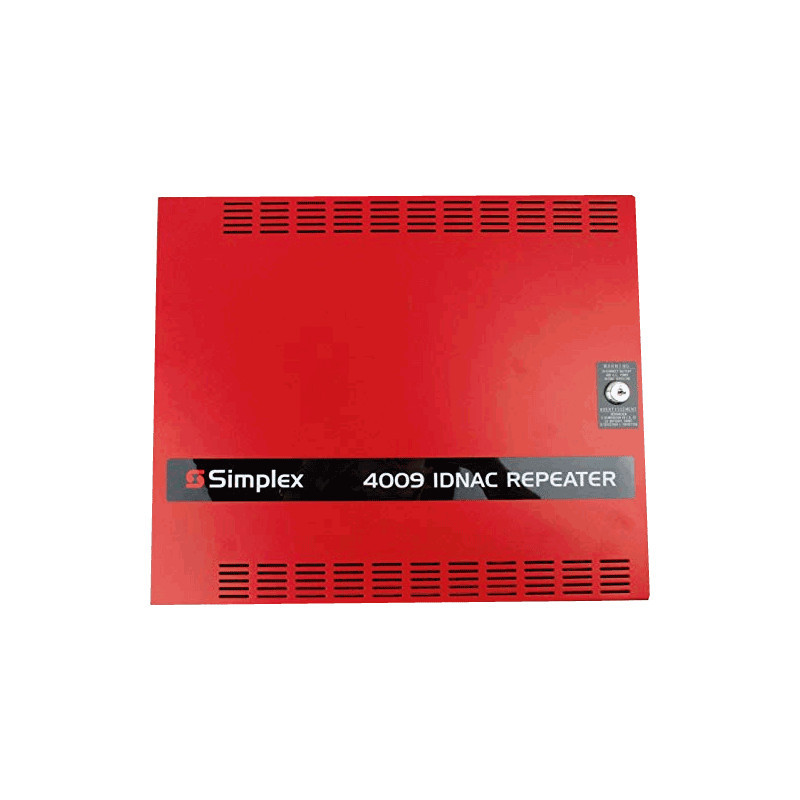

El Repetidor IDNAC 4009-9602 es un dispositivo profesional de extensión de potencia y distancia diseñado para sistemas de notificación direccionable Simplex TrueAlert y TrueAlert ES. Recibe entrada de un circuito de señalización direccionable (SLC) desde un panel de control IDNAC y proporciona una salida SLC repetida de 3 A a 29 VDC, permitiendo extender significativamente el alcance y la capacidad de carga de sistemas de notificación en edificios grandes o complejos.
Mediante un regulador conmutador eficiente, el dispositivo mantiene el voltaje de salida constante en 29 VDC tanto durante operación con alimentación AC como con respaldo de batería, permitiendo que los dispositivos de notificación (strobes, sirenas, etc.) operen a corriente reducida y con márgenes de voltaje consistentes, asegurando rendimiento confiable incluso en condiciones de alarma extrema.
| Parámetro | Valor |
|---|---|
| Modelo | 4009-9602(BA) |
| Color de gabinete | Rojo |
| Tensión de entrada AC | 120 VAC, 50/60 Hz, o 220/230/240 VAC, 50/60 Hz, +10%, -15%, autoselección |
| Corriente de entrada 120 VAC | 2.5 A |
| Corriente de entrada 220/230/240 VAC | 1.25 A |
| Salida SLC IDNAC | 3 A máximo @ 29 VDC para dispositivos de aplicación especial |
| Voltaje SLC salida | 29 VDC nominal en alarma |
| Salida auxiliar | 200 mA máximo a 29 VDC nominal (AC presente o alarma con batería); 24 VDC nominal (batería sin alarma) |
| Entrada SLC mínima | 17 VDC mínimo |
| Dirección IDNAC utilizada | 1 dirección SLC |
| Cargas unitarias en entrada | 4 cargas unitarias en panel de entrada |
| Cargas unitarias en salida soportadas | Hasta 139 cargas unitarias adicionales en salida |
| Conexión de entrada SLC | Class B o Class A |
| Opciones de salida SLC | Class A loop (requiere adaptador 4009-9814) o Class B con hasta 4 ramas T-tapped |
| Número de repetidores en serie | 1 máximo por loop |
| Número de repetidores en paralela | Hasta 5 máximo |
| Tipo de cable recomendado | UTP, par trenzado sin blindaje |
| Largo máximo con T-taps (Class B) | 10,000 ft (3,048 m) |
| Largo máximo a cualquier dispositivo | 4,000 ft (1,219 m) |
| Conexiones de terminal | Bloques de terminal para AWG 18 a 12 |
| Cargador de batería | Integrado, soporta baterías de 12.7 Ah internas o 25 Ah externas (con gabinete 4009-9801) |
| Requisito de batería 24 VDC | Dos baterías de 12 VDC |
| Corriente de espera (batería) | Panel: 70 mA; Dispositivos IDNAC: 0.8 mA cada uno |
| Corriente de alarma (batería) | Panel: 96 mA; 4.5 A máximo con 3 A carga SLC + 200 mA auxiliar |
| Multiplicador de corriente auxiliar | 1.37 x corriente de salida (convertidor activado en alarma) |
| Indicador LED AC Power (verde) | Encendido con AC presente; apagado en brownout o sin AC |
| Indicador LED COMM (rojo) | Parpadea cuando se comunica con panel de control |
| Indicadores LED Status (amarillo) | 4 LEDs proporcionan hasta 16 indicaciones de estado; botón de scroll para múltiples fallos |
| Temperatura de operación | 32° a 120° F (0° a 49° C) |
| Rango de humedad de operación | Hasta 93% RH @ 90° F (32° C) |
| Dimensiones gabinete | Ancho: 16-1/4" (413 mm); Profundidad: 4-1/8" (105 mm); Alto: 13-1/2" (343 mm) |
| Espesor puerta | 5/8" (16 mm) |
| Dimensión semi-flush (expose) | 1" (25.4 mm) ancho; 1-3/8" (35 mm) alto con trim semi-flush |
| Dimensión trim semi-flush | 1-3/16" ancho (30 mm); 3/8" espesor (9.5 mm) |
| Peso | 7.050 kg |
| Volumen | 0.044 m³ |
| Dispositivos compatibles | Simplex TrueAlert ES y TrueAlert direccionables; consultar representante para lista completa |
| Normativa | UL 864, ULC S527, CSFM Listing 7165 0026:0378, FM aprobado, NYC Fire Dept COA #6151 |
| Término | Definición |
|---|---|
| IDNAC SLC | Intelligent Digital Networked Addressable Control Signaling Line Circuit; circuito de señalización direccionable digital inteligente que permite control individual de dispositivos de notificación en un sistema de alarma de incendio |
| Class A Loop | Configuración de cableado redundante que forma un bucle cerrado, manteniendo comunicación bidireccional incluso si hay una apertura de circuito en un punto |
| Class B Wiring | Configuración de cableado no redundante donde los dispositivos se conectan en rama (T-tapped) desde una línea principal; una apertura causa pérdida de comunicación más allá del punto de falla |
| Regulador conmutador (Switching Regulator) | Fuente de alimentación que mantiene voltaje constante mediante modulación de ancho de pulso, proporcionando eficiencia energética superior comparado a reguladores lineales |
| Cargas unitarias (Unit Loads) | Unidad de medida de capacidad supervisada en un SLC; cada dispositivo consume un número específico de cargas unitarias que suma a la carga total del circuito |
| T-Tapped | Método de conexión donde cables de rama se conectan transversalmente a la línea principal de SLC, permitiendo múltiples salidas desde un solo circuito |
| Respaldo de batería (Battery Standby) | Operación del sistema durante pérdida de alimentación AC, usando baterías internas o externas para mantener funcionalidad de supervisión y alarma |
| Desconexión de AC bajo (Low AC Disconnect) | Función selectiva que desconecta la carga de batería cuando el voltaje AC cae por debajo de un umbral definido, protegiendo la vida útil de la batería |
Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
