MODULO DE RELE DIRECCIONABLE

📋 Descripción general

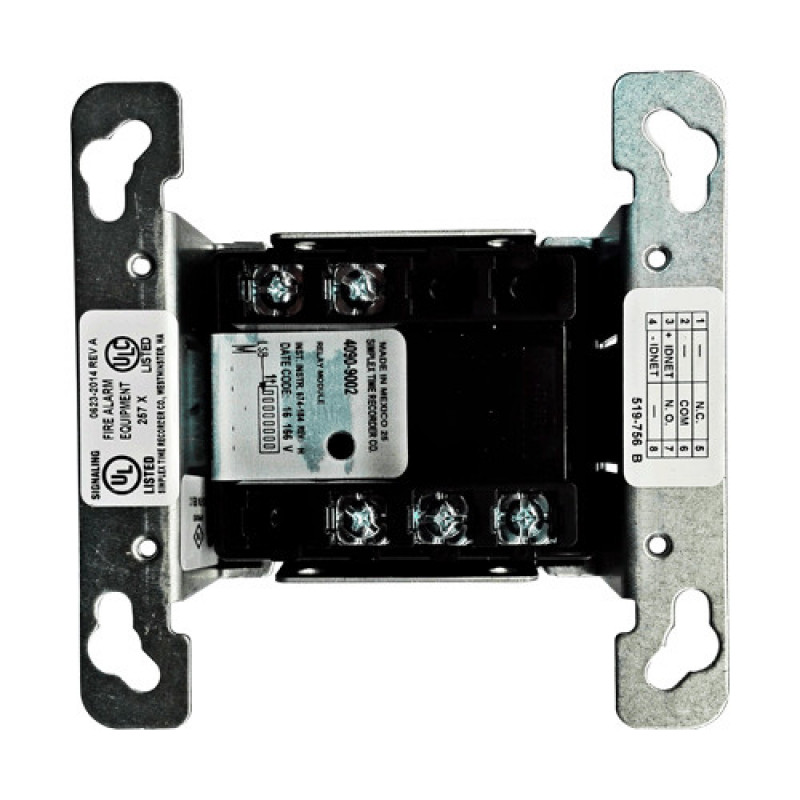

El Módulo Relé Direccionable (Relay IAM) modelo 4090-9002 de Simplex es un dispositivo de interfaz IDNet diseñado para paneles de control de incendio serie 4010 y 4100U. Mediante su arquitectura de bajo consumo, integra potencia y comunicación en un único par de cables IDNet, eliminando la necesidad de alimentación externa al módulo. Su construcción compacta y sellada minimiza infiltración de polvo, mientras que se monta directamente en cajas eléctricas estándar de 4 pulgadas cuadradas, facilitando su integración en infraestructuras existentes.

Cada módulo requiere una única dirección de dispositivo en la red IDNet, permitiendo comunicación bidireccional tanto para comandos de control como para verificación de estado del relé. El dispositivo está certificado bajo UL Standard 864 y aprobado por múltiples organismos regulatorios: UL, ULC, FM, CSFM y MEA (NYC), garantizando cumplimiento normativo en diversas jurisdicciones.

✅ Características principales

• Comunicación IDNet direccionable: Interfaz compatible con paneles Simplex 4010 y 4100U, una dirección por dispositivo para control y monitoreo independiente de estado
• Potencia por IDNet: Diseño de relé de bajo consumo que permite a las comunicaciones IDNet suministrar tanto datos como potencia operativa, sin requerir alimentación externa dedicada
• Contacto Form C (SPDT): Capacidad de 2 A @ 24 VDC para cargas con supresión transitoria (Power-Limited), 1 A @ 24 VDC para cargas inductivas, o 1/2 A @ 120 VAC (Nonpower-Limited) con supresión transitoria
• Construcción sellada y compacta: Encapsulado en termoplástico negro que minimiza infiltración de polvo, con dimensiones 105 × 105 × 35 mm (4-1/8" × 4-1/8" × 1-3/8")
• Conexiones de tornillo: Terminales de tornillo para cableado de entrada/salida, aceptan alambre calibre 18 a 14 AWG (0.82 a 2.08 mm²)
• Indicador LED de comunicación: LED visible que parpadea indicando tráfico IDNet activo, con opciones de cobertura para visualización post-instalación
• Alcance de comunicación extendido: Distancia de hasta 2500 pies (762 m) desde panel de control, con distancia total de cableado de 10,000 pies (3048 m) incluyendo T-Taps
• Protección contra sobrevoltaje: Compatible con protectores de sobrevoltaje Simplex modelo 2081-9044

🏗️ Aplicaciones

• Control de ascensores: Captura remota de ascensores para dirigir ocupantes a salidas seguras durante emergencias de incendio
• Control de sistemas HVAC: Activación remota de ventiladores de extracción, compuertas de aire y componentes de climatización para control de humo y presurización
• Ventiladores de presurización: Operación de ventiladores en escaleras protegidas y áreas de refugio para mantener presión positiva y contener humo
• Compuertas y dampers: Activación de dampers de aire para controlar propagación de humo a través de conductos y sistemas de distribución
• Conmutación de potencia local: Control de dispositivos periféricos, cerraduras electromagnéticas, válvulas solenoides y otros actuadores de 24 VDC o 120 VAC
• Integración de automatización: Punto de control direccionable para sistemas integrados de seguridad contra incendios y automatización de edificios

📐 Especificaciones técnicas

🏅 Certificaciones y normativas

• UL Listed: Certificado conforme a UL Standard 864 para sistemas de alarma de incendio
• ULC Listed: Aprobado por Underwriters' Laboratories of Canada
• FM Approved: Aprobado por Factory Mutual
• CSFM Approved: Aprobado por California State Fire Marshal bajo Sección 13144.1 del California Health and Safety Code, listado CSFM 7300-0026:223
• MEA (NYC) Approved: Aceptado por el Departamento de Edificios de la Ciudad de Nueva York, referencia MEA35-93E
• Protección de patentes: Comunicaciones IDNet protegidas bajo Patente de EE.UU. No. 4,796,025

🔧 Accesorios opcionales

• Modelo 4090-9801: Placa de cobertura para montaje semi-embutido con ventana de visualización de LED, incluye tornillos de montaje, acabado beige
• Modelo 4090-9802: Placa de cobertura para montaje superficial con ventana de visualización de LED, incluye tornillos de montaje, acabado beige
• Placa de cobertura de doble gang en blanco: Placa de cierre para cuando no se requiera visualización externa del LED, incluye tornillos (suministrado por terceros)
• Caja eléctrica estándar: Caja de 4 pulgadas cuadradas, profundidad mínima 2-1/8 pulgadas, RACO 232 o equivalente (suministrado por terceros)

📖 Glosario técnico

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
