Descripción

📋 Descripción general

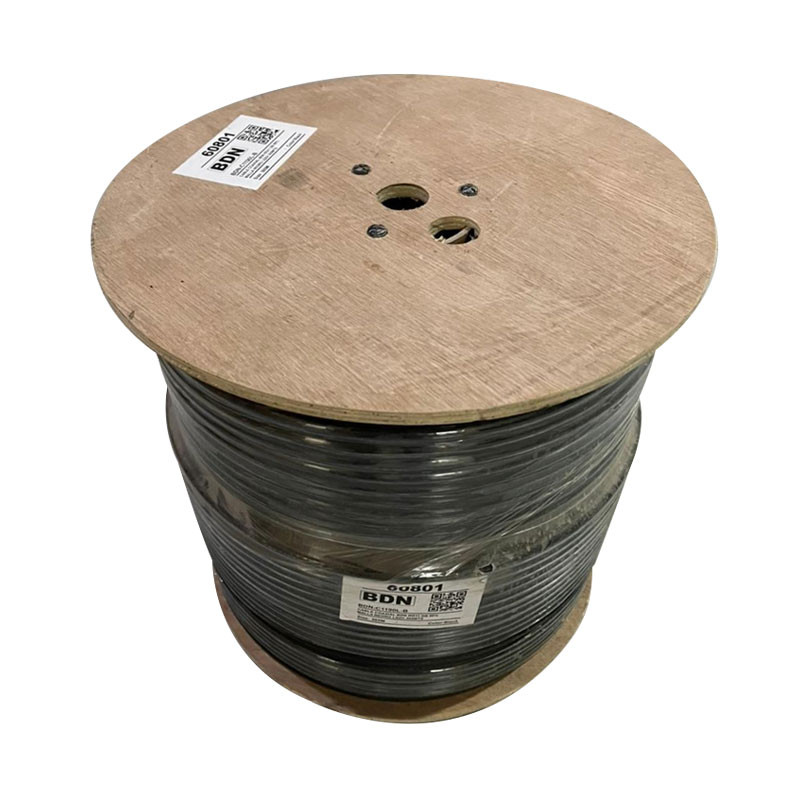

El cable coaxial RG-11 DB 80% de BDN (modelo BDN-RG1180-B) es un conductor coaxial profesional de alto rendimiento diseñado para aplicaciones de telecomunicaciones y distribución de señal en sistemas HFC. Fabricado con núcleo de cobre puro, aislamiento de espuma de polietileno y malla de aluminio al 80%, proporciona una blindaje electromagnético robusto y una baja atenuación de señal en todo el espectro de frecuencia operativo.

Su cubierta exterior de material LSZH (bajo contenido de humo y halógeno) cumple estándares de seguridad ambiental, lo que lo hace apropiado para instalaciones en espacios cerrados y aplicaciones que requieren cumplimiento normativo. La construcción triple apantallada (foil bonded + malla de aluminio + foil bonded) garantiza máxima protección contra interferencias externas.

✅ Características principales

Conductor central: Cobre puro de 1,63 ± 0,01 mm de diámetro para máxima conductividad
Aislamiento dieléctrico: Espuma de polietileno recubierta con adhesivo dieléctrico de 7,11 ± 0,1 mm
Blindaje de triple capa: Foil APA bonded 7,29 mm + malla de aluminio 80% + foil APA bonded para máxima protección EMI
Cubierta exterior: Material LSZH negro de 0,74 ± 0,02 mm de espesor con diámetro final de 10,1 ± 0,1 mm
Impedancia característica: 75 ± 3 Ω, estándar para aplicaciones de video y RF
Capacitancia: 50 ± 3 nF/km con velocidad de propagación del 85%
Resistencia de aislamiento: Mayor a 10.000 MΩ·km para integridad de señal a largo plazo
Baja atenuación: Desde 1,44 dB/100m a 5 MHz hasta 20,00 dB/100m a 2150 MHz
Pérdida de retorno: ≥ 20 dB en el rango 5-1218 MHz
Propiedades mecánicas: Resistencia a tracción de 1000 N, radio de curvatura mínimo de 200 mm, resistencia de rotura del mensajero de 816 KgF

🏗️ Aplicaciones

Sistemas HFC (Hybrid Fiber-Coaxial) para distribución de cable
Redes de televisión por cable (CATV) de banda ancha
Sistemas de telecomunicaciones de larga distancia
Distribución de señales de RF de múltiples canales
Redes de acceso por cable de datos de alta velocidad
Instalaciones que requieren cumplimiento normativo de baja emisión de humo y halógenos

📐 Especificaciones técnicas

Parámetro	Valor
CONSTRUCCIÓN
Material conductor interior	Cobre
Diámetro conductor, mm	1,63 ± 0,01
Material dieléctrico	Espuma de polietileno recubierta con adhesivo dieléctrico
Diámetro dieléctrico, mm	7,11 ± 0,1
Blindaje - Primera capa	Foil APA bonded 7,29
Blindaje - Segunda capa	Malla de aluminio 80% o 90%
Blindaje - Tercera capa	Foil APA bonded
Material de cubierta	LSZH negro
Espesor de cubierta, mm	0,74 ± 0,02
Diámetro externo, mm	10,1 ± 0,1
Especificación de grado	RG-11/U LSZH
PROPIEDADES ELÉCTRICAS
Impedancia característica, Ω	75 ± 3
Capacitancia, nF/km	50 ± 3
Velocidad de propagación, %	85
Capacitancia nominal, Pf/m	53
Resistencia de aislamiento, MΩ·km	> 10.000
PROPIEDADES MECÁNICAS
Resistencia mínima de rotura del mensajero, KgF	816
Resistencia a tracción, N	1.000
Radio de curvatura mínimo, mm	200
PÉRDIDA DE RETORNO
Rango 5-1218 MHz, dB	≥ 20
ATENUACIÓN A 20 °CELSIUS (dB/100 metros)
5 MHz	1,44 dB
55 MHz	3,15 dB
83 MHz	3,87 dB
211 MHz	6,23 dB
251 MHz	6,72 dB
300 MHz	7,38 dB
350 MHz	7,94 dB
400 MHz	8,30 dB
450 MHz	9,02 dB
550 MHz	9,97 dB
600 MHz	10,43 dB
750 MHz	11,97 dB
865 MHz	13,05 dB
1.218 MHz	14,27 dB
2.150 MHz	20,00 dB

🏅 Certificaciones y normativas

SCTE/ISBE: Cumplimiento con Society of Cable Telecommunications Engineers (SCTE) e International Society of Broadband Experts (ISBE)
ISO 9001: Sistema de gestión de calidad certificado
Normativa LSZH: Cumple con requisitos de bajo contenido de humo y halógenos para seguridad ambiental

📖 Glosario técnico

Término	Definición
Impedancia característica	Resistencia eléctrica que presenta el cable a la propagación de señales de alta frecuencia, medida en ohmios (Ω).
Atenuación	Reducción progresiva de la amplitud de una señal eléctrica al propagarse a través del cable, expresada en decibelios (dB) por distancia.
Velocidad de propagación	Porcentaje de la velocidad de la luz a la que se propaga una onda electromagnética dentro del cable (85% = 0,85c).
Blindaje electromagnético (EMI)	Protección mediante capas conductoras que evita la interferencia de campos electromagnéticos externos en la señal transmitida.
Material LSZH	Polímero de bajo contenido de halógenos (Low Smoke Zero Halogen) que emite menos humo tóxico en caso de incendio.
Foil bonded	Lámina de aluminio adherida al dieléctrico mediante adhesivo para mejorar el blindaje y la integridad estructural.
Capacitancia	Medida de la capacidad del cable para almacenar carga eléctrica, expresada en nanofaradios por kilómetro (nF/km).
Pérdida de retorno	Medición de cuánta energía de señal se refleja hacia atrás en el cable debido a desajustes de impedancia (dB).

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
