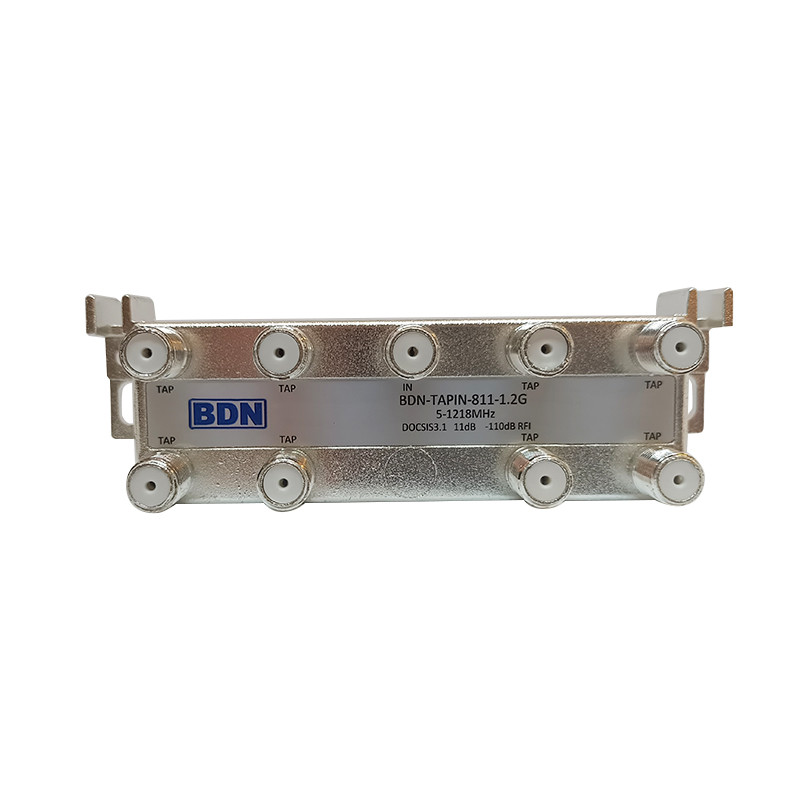

El TAP Interior BDN-TAPIN-811-1.2 es un derivador pasivo de 8 puertos diseñado específicamente para redes HFC (Hybrid Fiber-Coaxial) que operan hasta 1.2 GHz. Este componente cumple con los más altos estándares de la SCTE (Society of Cable Telecommunications Engineers) y está certificado para soportar protocolos DOCSIS 3.1, garantizando comunicaciones bidireccionales de datos y multimedia de alta calidad.
El dispositivo integra protección contra sobretensiones de 6kV y proporciona un aislamiento TAP-TAP mínimo de 22-25 dB en todo el rango de frecuencia, asegurando la integridad de la señal en aplicaciones críticas de infraestructura de telecomunicaciones y distribución de contenido multimedia.
| Parámetro | Valor |
|---|---|
| Pérdida de inserción IN-OUT (dB) | |
| 5-40 MHz | ≤3.8 |
| 41-470 MHz | ≤3.0 |
| 471-550 MHz | ≤2.5 |
| 551-750 MHz | ≤1.8 |
| 751-860 MHz | ≤1.5 |
| 861-950 MHz | ≤1.2 |
| 950-1218 MHz | ≤1.2 |
| Pérdida TAP IN-TAP (dB) | |
| 5-1218 MHz | ±1.5 |
| Aislamiento TAP-TAP (dB) | |
| 5-40 MHz | ≥25 |
| 41-470 MHz | ≥25 |
| 471-550 MHz | ≥23 |
| 551-750 MHz | ≥22 |
| 751-860 MHz | ≥22 |
| 861-950 MHz | ≥22 |
| 950-1218 MHz | ≥22 |
| Aislamiento TAP-OUT (dB) | |
| 5-40 MHz | ≥26 |
| 41-470 MHz | ≥28 |
| 471-550 MHz | ≥26 |
| 551-750 MHz | ≥25 |
| 751-860 MHz | ≥25 |
| 861-950 MHz | ≥25 |
| 950-1218 MHz | ≥25 |
| Return Loss IN, OUT, TAP (dB) | |
| Todas las bandas | 18 |
| Parámetros generales | |
| Impedancia | 75 Ohms |
| Blindaje RFI | -110 dB |
| Intermodulación | -100 dB |
| Temperatura ambiente de prueba | +25°C |
| Protección contra sobretensiones | 6 kV |
| Rango de frecuencia operativa | 5-1218 MHz |
| Número de puertos TAP | 8 |
| Atenuación nominal (Tap Value) | 11 dB (GM) |
| Término | Definición |
|---|---|
| TAP (Derivador) | Dispositivo pasivo que divide una señal de transmisión en múltiples puertos, manteniendo la señal principal en el puerto OUT |
| Pérdida de inserción | Atenuación de la señal medida entre los puertos de entrada y salida principal, expresada en dB |
| Aislamiento TAP-TAP | Separación de señal entre dos puertos de derivación, evitando interferencias cruzadas (en dB) |
| Return Loss | Medida de reflexión de señal en terminaciones de impedancia, indicando calidad de adaptación (en dB) |
| DOCSIS 3.1 | Estándar de especificación de interfaz de datos de cable para comunicaciones bidireccionales de alta velocidad |
| HFC (Hybrid Fiber-Coaxial) | Arquitectura de red que combina fibra óptica para troncales principales y coaxial para distribución última |
| Intermodulación | Distorsión no lineal que genera frecuencias espurias cuando múltiples señales pasan por componentes pasivos (en dB) |
| Blindaje RFI | Atenuación de radiación electromagnética externa sobre el dispositivo, medida de inmunidad a interferencias (en dB) |
Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
